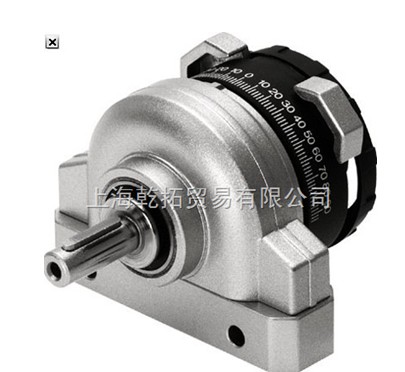

YS费斯托叶片式摆动驱动器DSR-32-180-P

YS费斯托叶片式摆动驱动器DSR-32-180-P

工作介质过滤压缩空气，润滑或未润滑

工作压力[bar] 2.5 …8 2 …8 1.5 …8

温度范围1) [° C] –10 …+60

 在这些摆动气缸中，驱动力通过

旋转叶片直接传到驱动轴上。摆

角从0 …184° 无级可调

(DSRL-10和12: 0 …181° )。

棘轮装置安装于摆动气缸DSR的

驱动轴上。棘轮装置把摆动气缸

的摆动运动转换为同步的、分度

小的可能摆角为0.4°。开关精

度也依赖于开关速度和负载大小。

可调止动系统与叶片分离，所以

任何作用力都可被挡块吸收，终

端位置的弹性塑料板用来缓冲冲击。

设计成空心法兰轴型式，允许液

体或气体介质，或管线与电线通

过。驱动力通过半圆键轴无间隙直接传送。

如果出了表中的较大许用转动

惯量，必须附加外部挡块。并注

由于采用了弹性止动装置，只能

附加外部挡块实现的终端定

挡块不能小于驱动轴的小半径

rmin)。止动力不能出较大力

YS费斯托叶片式摆动驱动器DSR-32-180-P
