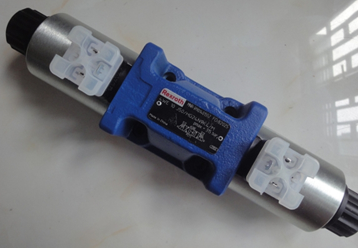

力士乐方向滑阀4WE10D5X/HG24N9K4/M常用

力士乐方向滑阀4WE10D5X/HG24N9K4/M常用

产品特点：

1.以直动式电磁铁操作方向滑阀作为标准类型

2.安装面按DIN24 340 A型，

ISO 4401和CETOP-RP 121H；

3.湿式直流或附可拆卸线圈的交流电磁铁

4.电磁铁可旋转90度

5.可不放油液更换线圈

6.可选的手动应急操作

三位四通、二位四通或二位三通型号

油口安装面符合 ISO 4401-05-04-0-05

高功率线圈，可选旋转 90°

电气连接作为单个或对中连接

可选择与 PWM 连接器（快速切换放大器，节能）搭配使用

辅助操纵装置，可选

当电压 > 50 VAC 或 > 75VDC 时，CE 符合性符合电压指令 2006/95/EC

通过 UR UL 429 的电磁线圈

通过 CSA C22.2 no. 139-10 ，可选

详解举例：4WE6E6X/EG24N9K4

    3 、4=3通、4通  表示3个方向油口、 4个方向油口

    WE6=6通经 、    WE10=10通径

    E →机能符号：例如  C、D、E、EA、EB等）

    6X → 60至69系列  安装和油口尺寸不变

    斜杠（/）后面：

     无符号=弹簧复位

     O-无弹簧复位

     OF=无弹簧复位带定位作用

     E=高功率电磁铁 带可拆卸线圈的湿式电磁铁

     G24=直流电压24V（W230=交流230V电压 50/60Hz；G205=直流电压205V；其它电压和频     率另述）

    N9=带有隐式手动应急操作（标准）

    N=带有手动应急操作

   无代号=无手动应急操作

    K4→电气接线形式（单独接线，带有插头定位销DIN43 650-AM2,无导线插座）（DL指代集中接线在盖上有引线，有亮灯显示；DKL在盖上有集中插头，有亮灯显示（不带直角插座）

    K4后面：

    无标识=无插入式节流口

     B08=节流口fl 0.8mm

     B10=节流口fl 1.0mm

     B12=节流口fl 1.2mm

     B08后面：

     无标识=丁晴橡胶密封 (-30°C——+80°C )

     V=佛橡胶密封 ( -20°C——+80°C )

     V后面：无标识=不带定位销孔

     /60→带定位销孔
