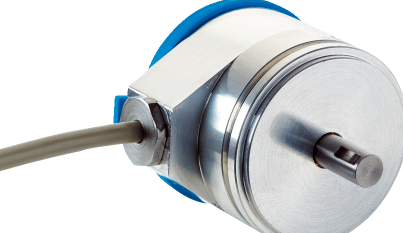

德国SICK值型编码器技术规格

机械参数

机械规格 实心轴, 伺服法兰

轴直径 6 mm

波长直线轴承 12.4 mm

重量 0.1 kg

材料、轴 1.4305 不锈钢

材料，法兰 AlMgSi

材料、外壳 AlMgSi

材料，电缆 PVC

启动转矩 0.5 Ncm

工作转矩 0.2 Ncm

允许轴负载

20 N / 轴向

40 N / 径向

转动惯量 10 gcm²

轴承使用寿命 1 x 10^6 圈

角加速度 ≤ 500,000 rad/s²

工作转速 ≤ 3,000 min⁻¹

环境参数

电磁兼容性

外壳防护等级 IP65

允许相对湿度 90 %

运行温度范围 –30 °C ... +80 °C

储存温度范围 –40 °C ... +100 °C, 无包装

抗冲击能力 25 g, 11 ms (EN 60068-2-27)

抗振能力 4 g, 5 Hz ... 100 Hz (EN 60068-2-6)

性能

每圈步数（大分辨率） 3,723

每步分辨率 2.7 mV ... 25.1 mV 1)

测量范围 0° ... 360°, 可编程

小测量范围 ≥ 35°

准确度 ± 0.2 % 根据可编程的角度 1)

1) 详细信息参见测量步骤图/测量计算公式.

接口

通讯接口 模拟信号

通信接口详情 电压

SSI

编码流程可参数化 CW（顺时针） 1)

Sin/Cos

负载电阻 ≥ 10 kΩ

1) 通过对编码器进行编程，出厂时可对顺时针和逆时针进行调整.

电气参数

连接类型 电缆, 径向, 1.5 m

供电电压 19 ... 33 V DC

电流消耗 < 80 mA

极性反接保护 ✔

MTTFd：危险故障间隔时间 900 年 (EN ISO 13849-1) 1)

电气规格 3 线

产品型号

1087869 AFM60A-S1AZ000S08

1064851 AFM60A-BEIB000S01

1064852 AFM60A-S4IB000S02

1032695 ATM60-A4L0-K01

1032904 ATM60-A4A0-K04

1032905 ATM60-A4A0-K05

1082349 AFM60B-BZPC000S13

1082503 AFM60B-TGRA000S16

1086091 AFM60E-THLA000S18

1075456 AFM60A-S4NB000S01

1076424 AFM60B-S4PA000S07

1078176 AFM60B-TEAZ000S11

1080817 AFM60B-S1LA000S11

1032693 ATM60-A1A0-K01

1032694 ATM60-A4A0-K03

1078332 AFM60A-BHNB000S04

1082172 AFM60A-S4NB000S05

1032691 ATM60-A4A0-K01

1032692 ATM60-A4A0-K02

1032907 ATM60-A1A0-K02

1032927 ATM60-A1A0-K03
