<使用孔口直径ø1.6的场合(PVQ30:参见图1)>

条件1. P1＝0.7MPa、P2＝0MPa(大气压)

例) 电流上升至140mA时的流量为85L/min。(参见q)

如果这时电流下降，由于迟滞，电流至135mA时流量不变化。(参见w)

由于迟滞，电流上升时和下降时的流量不同。(q85L/min、e93L/min)

ΔP为0.7MPa时参见曲线A。

条件2. P1＝0.7MPa、P2＝0.2MPa

条件3. 真空下的使用

例) 电流上升至150mA时的流量为65L/min。(参见r)

这时2次侧压力P2若上升0.15MPa，ΔP就减少0.15MPa，变成0.35MPa(参见曲线C)，施加同电流时的流量变成40L/min。(参见t)

· 即使1次侧压力及电流值一定，由于2次侧压力变化(上升)，流量也会减少。

ΔP为0.5MPa时参见曲线B。

∆P＝(P1-P2)MPa

日本SMC大功率电磁阀调节精度受限，适用介质受限。电磁阀通常只有开关两种状态，阀芯只能处于两个极限位置，不能连续调节，（力图突破的新构思不少，但还都处于试验试用阶段）所以调节精度还受到一定限制。电磁阀对介质洁净度有较高要求，含颗粒状的介质不能适用，如属杂质须先滤去。另外，粘稠状介质不能适用，而且，特定的产品适用的介质粘度范围相对较窄。

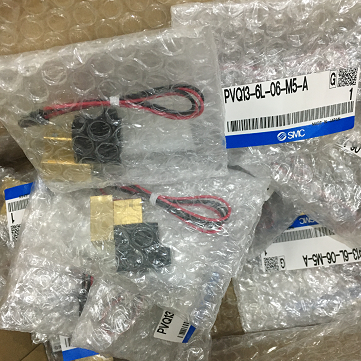

PVQ13-6L-06-M5-A产品简介

PVQ10 系列 小型比例控制电磁阀 底板配管型

●用电气信号对流量进行无级控制

●重复精度：3%以下

●迟滞：10%以下

字段描述

阀形式 13 N.C.

电压 6 DC12V

导线引出方式 L L型插座式

插头的有无 - 带插头

孔口尺寸 06 孔口径:Φ0.6mm;高使用压力:0.2MPa

接管口径 M5 带底板 M5x0.8

本体、密封材质的种类 A 本体:C36;密封:FKM

寿命为2500万回以上(PVQ30)

 (根据本公司寿命条件)

由于滑动部特殊处理，在设定压力范围内可动作

2500万回以上。

●主体材质:相当C37

或相当SUS304(PVQ30)

密封件材质:FKM(PVQ10,PVQ30)

●电源OFF时,阀复位至关闭状态。

●泄漏量:5cm3

/min以下(OFF时)。

●可真空使用。使用压力0.1Pa(abs.)

●阀开闭时的动作噪声降

●可集装搭载

集装组合的场合需注意以下几点：

相邻阀同时连续通电，由于线圈发热，环境温度会上升。

采取放热对策，请确保右表的温度范围。

本产品的型号选定方式

真空规格的场合，动作压力范围变成0.1Pa(abs.)~高动作压力差。

· A(2)通口可在真空压力下使用。
