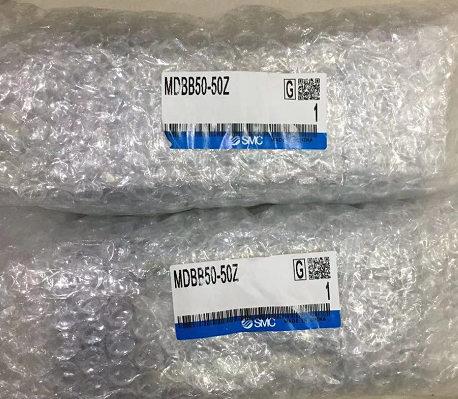

售 MDBB50-50Z气缸样本手册

售 MDBB50-50Z气缸样本手册

日本SMC的单杆双作用式气缸配选

 MB-Z 系列 气缸/标准型 单杆双作用

●由于缸盖形状的改变，质量大减轻10%

●设定了杆端安装件、或摆动脚座安装件的型号 (省去了分别订购气缸和支件的时间)

●带磁性开关 (MDB-Z系列: MDB，MDBW，MDBK，MDBKW，MDBB，MDB□Q)

字段描述 字段取值 取值描述

内置磁环 D 内置磁环

安装方式 B 基本型

缸径 50 缸径 50mm

通口螺纹的种类 - Rc

磁性开关型号 - 无磁性开关

磁性开关个数 - 2个 或 无

订制规格 - 标准

气缸行程 50 气缸行程 50mm

气缸追记号 - 无防护套,气缓冲

行程调整标记 - 无

双行程标记 - 行程标记

气缸行程2 - 无气缸行程2

气缸追记号2 - 无防护套,气缓冲

附件1 - 无

附件2 - 无

描述

配管口径 1/4

形式 气压式

动作方式 单杆双作用

杆端形状 杆端外螺纹

杆端螺纹的种类 M

杆端螺纹尺寸 M18X1.5

使用压力 0.05

高使用压力 1.0

耐压力 1.5

环境温度 -10℃～60℃

给油 不给油式

使用活塞速度 50～1000

杆侧缸盖材质 压铸铝

无杆侧缸盖材质 压铸铝

缸筒材质 铝合金

活塞杆材质 碳钢

活塞材质 铝合金

①气缸使用前应检查各安装连接点有无松动;操纵上应考虑安全联锁;进行顺序控制时,应检查气缸的各工作位置:

当发生故障时,应有紧急停止装置;工作结束后,气缸内部压缩空气应予排放。

②气缸在多尘环境中使用时,应在活塞杆上设置防尘罩。单作用气缸的呼吸孔要安装过滤片,防止从呼吸孔吸入灰尘。

③对需用油雾器给油润滑的气缸,选择使用的润滑油应使密封圈不产生膨胀、收缩,且与空气中的水分不发生乳化。

④气缸接入管道前,必须管道内的脏物,防止杂物进入气缸。

⑤气缸活塞杆承受的是轴向力,安装时要防止气缸工作过程中承受横向载荷,其允许承受的横向载荷仅为气缸大推力的1/20。

采用法兰式、脚座式安装时,应尽量避免安装螺栓本身直接受推力或拉力负荷;采用尾部悬挂中间摆动式安装时,活塞杆顶端的连接销位置
