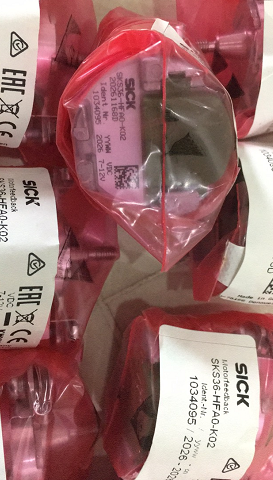

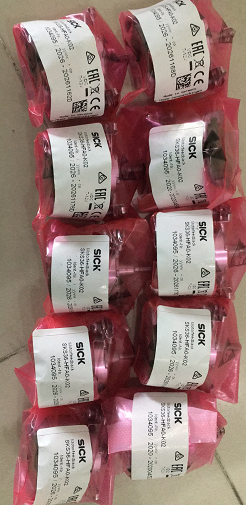

SKS36-HFA0-K02sick伺服反馈编码器

SKS36-HFA0-K02sick伺服反馈编码器

性能

每圈正弦/余弦周期 128

可测量圈数 1

总步数 4,096

测量步距 2.5 ″ 正弦/余弦信号按 12 位细分

积分非线性 ± 80 Winkelsekunden, 估算正弦/余弦信号的误差限值

差分非线性度 ± 40 ″, 正弦/余弦信号周期非线性

工作转速 ≤ 12,000 min⁻¹, 直至产生的位置

可用存储空间 1,792 Byte

旋风系列增量型编码器以其灵巧的

· 型号:单圈(SKS) / 多圈(SKM)

· 每圈sine/cosine信号分辨率: 1,024

· 分辨率: SKS: 32,768; SKM: 134,217,728 = 32,768 x 4,096

· 运行速度: 6,000 转/分钟

· 电源电压(V):7～12 DC

· 工作环境温度:+5℃～℃+110℃

· 集成型轴型,带橡胶支架的“插入轴”φ 50 /φ60外径

· 集成型锥轴,带弹性安装法兰盘φ66

· 集成型锥轴,带旋变安装支架φ52

设计和优异的品质广泛适用于各种编码器的应用领域。

即使在恶劣的环境中，EASIMA 旋风系列编码器

的表现也同样出色 — 这得益于她高标准的机械和电气

稳定性。

齐全的附件使得旋风系列编码器几乎能满足所有

的应用需求。

基本性能的伺服反馈编码器

每圈 128 个正弦/余弦周期信号

位置分辨率为每圈 4096 步，多圈型高达 4096 圈

可对位置值和电子标签进行编程设置

HIPERFACE® 接口

内置和独立设计

符合 SIL2/PL d （仅适用于 SKS36S/SKM36S-H...）

SKS36-HFA0-K02sick伺服反馈编码器
