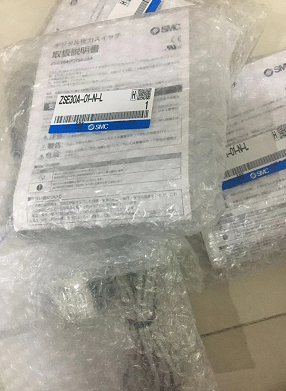

SMC压力开关ZSE30A-01-N-L实物附带说明书

SMC压力开关ZSE30A-01-N-L实物附带说明书

特性

真空数字式压力开关ZSE30A-01-N-L；

带2米线缆；测量压力范围：-101.3~0KPa，

测真空； LED数字显示，有1路NPN开关信号输出，

可设定不同压力，接口为外螺纹R1/8带M5内螺纹。

可把主侧传感器的设定值拷贝到从侧传感器上。

- 设定工时减小

- 设定值的输入失误降

- 追加真空压力范围

  额定压力范围：0.0~-101.0kPa

- 正压型的压力范围扩大至真空域

  额定压力范围：-0.100~1.000MPa

- 追加2输出

  NPN或PNP集电极开路2输出

  NPN或PNP集电极开路1输出+模拟输出（1~5V或4-20mA）

规格

- 型号：ZSE30A(真空压) ZSE30AF(混合压) ISE30A(正压)

- 额定压力范围：0.0~-101.0kPa -100.0~100.0kPa -0.100~1.000MPa

- 设定压力范围：10.0~-105.0kPa -105.0~105.0kPa -0.105~1.050MPa

- 耐压试验压力：500kPa 500kPa 1.5MPa

- 设定小单位：0.1kPa 0.1kPa 0.001MPa

- 适合流体：空气·非腐蚀性气体·不燃性气体

- 电源电压：DC12~24V±10%、波动(p-p)10%以下(带逆接保护)

- 消耗电流：40mA以下

- 开关输出：NPN或PNP集电极开路1输出、NPN或PNP集电极开路2输出(选择)

- 负载电流：80mA

- 施加电压：28V(NPN输出时)

- 残留电压：1V以下(负载电流80mA)
