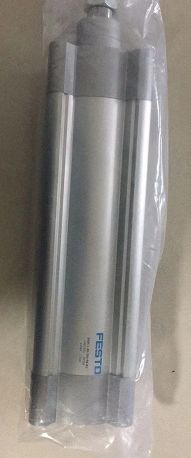

DSBC-L-80-200-PA-N3

1646553 DSBG-40-160-PPVA-N3 1646565 DSBG-40-160-PPSA-N3

1646566 DSBG-40-200-PPSA-N3

1646555 DSBG-40-250-PPVA-N3 1646567 DSBG-40-250-PPSA-N3

1646554 DSBG-40-200-PPVA-N3

1646556 DSBG-40-320-PPVA-N3 1646568 DSBG-40-320-PPSA-N3

德国FESTO的标准气缸的技术规格

活塞密封件材料

FPM

HNBR

TPE-U(PU)

工作模式夹紧装置

返回

推进

静态

通过压缩空气进行释放

通过弹簧力的摩擦夹紧

工作模式终端位置锁定

通过阻挡气缸正联锁

通过压缩空气进行释放

夹紧装置壳体材料

阳极氧化精制铝合金

活塞杆密封刮油器材料

FPM

铝

聚甲醛

弹簧材料

弹簧钢

高合金不锈钢

缓冲器密封件材料

FPM

TPE-U(PU)

活塞夹紧装置材料

聚甲醛

终端位置锁定的静态夹持力

5000 N

Static holding force of clamping unit

5000 N

Axial backlash clamping unit

0.8 mm

锁紧压力

≤ 0.5 bar

夹紧装置释放压力

3 bar

解锁压力

≥ 1.5 bar

轴向间隙终端位置锁定

1.5 mm

活塞材料

精制铝合金

壳体终端位置锁定材料

阳极氧化精制铝合金

螺母材料

镀锌钢

波纹管材料

NBR

聚酰胺

有环螺钉材料

镀锌钢

轴承材料

青铜

金属聚合物

POM

活塞杆刮拭密封件材料

黄铜

加强型聚四氟乙烯

夹爪夹紧单元材料

黄铜

材料活塞终端位置锁定

加硬钢

锁紧压力

≤ 0.05 MPa

解锁压力

≥ 0.15 MPa

夹紧装置释放压力

0.3 MPa

行程

1 mm ... 2800 mm

活塞直径

80 mm

活塞杆螺纹

M12

M20x1.5

活塞杆的扭转间隙 (+/-)

-0.45 deg ... 0.45 deg

短型号代码

DSBC

基于标准

ISO 15552

缓冲

两端带弹性缓冲环/垫

自调节气动终端位置缓冲

气动缓冲，两端可调

安装位置

可选

符合标准

ISO 15552

活塞杆端部

外螺纹

内螺纹

设计

缸径

活塞杆

缸筒型材

位置检测

通过接近开关

符号

00992970

00992971

00991217

00991218

00991235

00991237

00991257

00991258

00991907

00991910

派生型

适合未润滑的运行

随附夹紧装置

两端带终端锁定装置

终端位置锁定，活塞杆处于缩回位置

终端位置锁定，活塞杆处于伸出位置

增加耐化学性

轴承端盖上的波纹管

硬质刮尘器

活塞杆加长外螺纹

活塞杆内螺纹

加长活塞杆

金属刮尘器

抗扭转

均匀的慢速运动

摩擦

双端活塞杆

耐热密封，高温度 120 °C

型材三侧具有传感器沟槽

温度范围 0 - 150 °C

温度范围 -40 - 80 °C

一端活塞杆

摩擦，适合平衡吊应用

工作压力

0.05 bar ... 12 bar

抗扭转防护的大扭矩

3 Nm

6 bar 时的理论力值，返回行程

2721 N

6 bar 时的理论力值，前进行程

2721 N ... 3016 N

0 mm 行程的移动质量

810 g

每 10 m 行程的附加重量

92 g

0 mm 行程的基本重量

2660 g

每 10 mm 行程的额外移动质量

19 g

工作模式

双作用

ATEX 气体类别

II 2G

气体防爆阻燃类型

Ex h IIC T4 Gb

ATEX 防尘类别

II 2D

防尘防爆阻燃类型

Ex h IIIC T120°C Db

防爆环境温度

-20°C <= Ta <= +60°C

防爆

防爆区 1 (ATEX)

防爆区 2 (ATEX)

区 21 (ATEX)

区 22 (ATEX)

材料说明

含有油漆润湿缺陷物质

RoHS 合规

盖子材料

涂层压铸铝

活塞杆材料

高合金不锈钢，镀硬铬

高合金钢

高合金不锈钢

缸筒材料

光滑阳极氧化精制铝合金

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

CE （见合格声明）

符合欧盟防爆指令 (ATEX)

耐腐蚀等级 CRC

2 - 中等耐腐蚀能力

3 - 高耐腐蚀能力

环境温度

-40 °C ... 150 °C

端位的冲击能量

0.9 J ... 1.8 J

缓冲长度

0 mm ... 31 mm

安装方式

通过内螺纹安装

带附件

要么：

气动接口

G3/8

标准气缸的概述
