简介

电磁阀

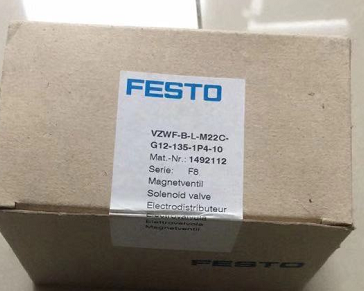

VZWF-B-L-M22C-G12-135-1P4-10

1492112

FESTO电磁阀泄漏量标准测试，需要测试介质的压力，如调节型控制阀压力应3.5kg/cm?，当调节阀的允许

压差值小于3.5kg/cm?时这就是规定的允许压差值。

2、测试介质应为10-50℃的清洁液体（水或者煤油）和气体（空气或者氮气），由于工况不同，其他介质测试下

会有误差值产生，所以建议用TJ的介质来完成测试，测试介质时应按照规定流向将介质加入阀内，阀出口可直通

大气或则连接出口通入大气的压损失的测量装置，当确定阀门各下方连接

管道部分完全充满介质后，这时候就可以测取到调节阀的泄漏量值。

德国FESTO电磁阀产品的维护和保养以及工作中的具体操作如下：

1、FESTO电磁阀产品在安装之后，用户需要先通入介质进行测试，电磁阀产品的工作正常后方可正式投入工作中。

2、FESTO电磁阀产品在使用的过程中，应注意该产品的压力工作范围，过产品工作范围的工作压力会损坏电磁阀产品，

造成泄漏以及给用户带来损失。如果有压力异常或过电磁阀的实际工作范围，请立即关闭电磁阀的前后手动阀，停止电磁阀的工作。

3、机械设备在工作的状态下，应避免松动的情况发生，以减少机械振动，降机械损坏，延长电磁阀使用寿命。

4、FESTO电磁阀在工作的状态下，应避免碰撞和与其他重物接触。以免影响电磁阀的工作。

技术规格

短型号代码

VZWF

设计

先导工作

膜片式阀

驱动方式

电控

密封原理

软密封

安装位置

电磁阀垂直

安装方式

管式安装

过程阀连接

G1/2

电气接口

类型 A

插头

符合 EN 175301-803 标准

方形

公称通径

13.5 mm

线圈的特性参数

24 V DC: 11.0 W

允许的电压波动

+/- 10 %

符号

00992976

介质压力

0 bar ... 10 bar

大粘度

22 mm²/s

介质温度

-10 °C ... 80 °C

环境温度

-10 °C ... 35 °C

漏气率符合 EN 12266-1

A

流量 Kv

2.5 m³/h

标准标称流量

2660 l/min

打开时间

130 ms

关闭时间

180 ms

阀功能

两位两通，常闭，单稳态

手控装置

无

流向

不可逆

中等

压缩空气，符合 ISO 8573-1:2010 [7:-:-]

惰性气体

矿物油

水

中性流体

按要求提供其它介质

标称压力 PN

40

压差

0 bar

材料说明

含有油漆润湿缺陷物质

RoHS 合规

外壳材料

铸造黄铜

外壳物料编号

CW617N

密封件材料

NBR

螺钉材料

高合金不锈钢

螺钉的物料编号

1.4301

产品重量

1000 g

防护等级

IP65

耐腐蚀等级 CRC

1 - 耐腐蚀能力
