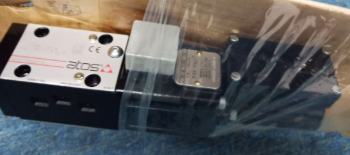

ATOS换向阀DPHA-1631/2/PA-M/7-24DC/EXDIICT4

DHE-06739/WP-00-AC

DHE-06794/WP-00-AC

DHE-06758/WP-00-AC

DHE-06749/WP-00-AC

DHE-06716/WP-00-AC

DHE-06717/WP-00-AC

DHE-0717/WP-00-AC

DHE-0718/WP-00-AC

阿托斯换向阀使用原理

意大利atos六通换向阀主要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件组成。阀门由手柄驱动，通过手柄带动阀杆与凸轮旋转，凸轮具有定位驱动与锁定密封组件的开启与关闭功能。手柄逆时针旋转，两组密封组件分别在凸轮的作用下关闭下端的两个通道，上端的两个通道分别与管道装置的进口相通。反之，上端的两个通道关闭，下端两个通道与管道装置的进口相通，实现了不停车换向。

阿托斯ATOS比例换向阀如负载方向不变，由于出油侧采取了流量控制，我们可将双向平衡阀用液控单向阀来替换，从而提高系统的稳定性。进油侧用压力控制器来维持一个较的参考压力，一方面提高系统效率，另一方面使系统不发生气穴

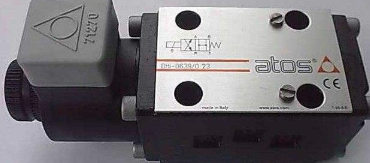

正确使用atos电磁换向阀

1.工作性

指电磁铁通电后能否地换向，而断电后能否地复位。电磁阀也只有在一定的流量和压力范围内才能正常工作。这个工作范围的极限称为换向界限。

2.压力损失

由于电磁阀的开口很小，故液流流过阀口时产生较大的压力损失。

3.内泄漏量

在各个不同的工作位置，在规定的工作压力下，从高压腔漏到压腔的泄漏量为内泄漏量。过大的内泄漏量不仅会降系统的效率，引起过热，而且还会影响执行机构的正常工作。

4.换向和复位时间

交流电磁阀的换向时间一般为0.03~0.05s，换向冲击较大;而直流电磁阀的换向时间为0.1~0.3s，换向冲击较小。通常复位时间比换向时间稍长
