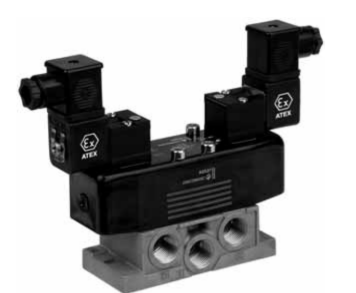

JOUCOMATIC/捷高气动电磁阀52100008

JOUCOMATIC/捷高气动电磁阀52100008

选用原则：

1.阀进口压力的波动应控制在进口压力给定值的80％～105％，如过该范围，性能会受影响。

2.通常阀后压力Pc 应小于阀前压力的0.5 倍，即Pc<0.5P1。 减压阀的每一档弹簧只在一定的出口压力范围内适用

特征

单螺线管和双螺线管结构均可安装在任何位置

主体材质 黄铜，不锈钢，铝

媒体 空气，惰性气体

管道/端口尺寸 1/4“

端口类型 G ISO228 / 1-G BSPP，NPTF

功能 3向-3/2常闭，4向-5/2，4向-5/3-封闭中心，4向-5/3-开放中心

流 从0.5 Cv到1.0 Cv，从.43到.86 Kv

电压 24 AC，110 AC，120 AC，220 AC，480 AC，6 DC，12 DC，24 DC，120 DC，240 DC | 50、60

压差/工作压力 真空至150 PSIG

操作环境 腐蚀性，危险，室内，室外

提供两种版本，根据VDI / VDE 3845可直接安装到带有NAMUR接口的执行器上，或通过螺纹安装在管道上

铝，黄铜或不锈钢316L的阀体

排气口是可管道连接的，可以更好地保护其免受恶劣环境的影响

DIN，防水和防爆螺线管可用于关键任务和危险区域

功耗结构非常适合偏远和替代电源位置

整体通气块通向执行器弹簧侧的排气口，防止腐蚀

标准/规定 ATEX 1-21区，ATEX 2-22区，I类Div 1，II类Div 1，SIL，类型1，类型2，类型3，类型3S，类型4，类型4X，类型6，类型6P，类型7 ，类型9

温度 -60°C至80°C
