• 3 种规格：

MSB4 – 宽度尺寸 40 mm

MSB6 – 宽度尺寸 62 mm

MSB9 – 宽度尺寸 90 mm

• 产品壳体或连接板配有螺纹

接口

• 可自由选择安装方式和流向

• 可根据 ATEX 防爆指令进行配置

MS-LFM：

• 具有特性 B (1 μm) 或 A (0.01 μm)

的过滤等级

• 具有特性 DA 的过滤器污染

传感器是配有红绿量程的

光学压差显示器

• 具有特性 DP 的过滤器污染

传感器是配有开关输出的

电控过滤器污染显示器

MS-LRB/LRPB：

• 在后端压力输出，如果选择特

性 Z（备选流向），在前端

用于过滤和润滑的压缩空气打开和关闭进气压力压力调节范围内输出压力无限可调压力切断后，

装置排气电控压力监控，开关压力可调节在分支模块接口处取出过滤的、润滑的压缩空气

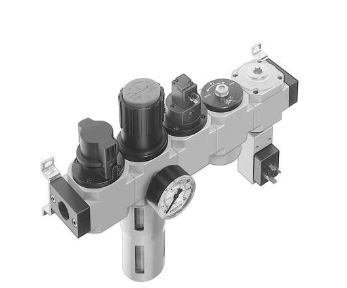

过滤减压阀、关闭阀、开关阀、软启动阀、固定附件的组合

规格 Mini、Midi、Maxi

压力输出。

MS-EE 和 MS-DE：

• 具有特性 10V24 的电源电压

仅允许10 bar 的工作电压

• 若电源电压具有特性

V24/V110/V230，电磁头具有按

钮式/锁定式手控装置，若具

有特性 10V24，仅为按钮式

手控装置

系列

MSB 标准气源处理装置组合

规格

4 宽度尺寸 40 mm

6 宽度尺寸 62 mm

螺纹

N NPT

气接口

MSB4N

x 内螺纹 NPTx ¼ 内螺纹 NPT¼

AQK 连接板 NPTx

AQN 连接板 NPT¼

AQP 连接板 NPTy

MSB6N

¼ 内螺纹 NPT¼ y 内螺纹 NPTy ½ 内螺纹 NPT½

AQN 连接板 NPT¼

AQP 连接板 NPTy

AQR 连接板 NPT½

AQS 连接板 NPT¾

气源处理装置设备

代码 1 选择  一览表 位置 1

代码 2 位置 2

… …

代码 10 位置 10

安装方式

不带安装支架

WP 安装支架，标准设计

WPB 安装支架，用于墙面大间隙

WPM 安装支架，用于固定气源处理装置

UL

元件经过 UL ，可用于美国

和加拿大市场的常规环境。在订

购部分“UL ”中使用代码

UL1 选择。

• 工作压力/压力调节范围

10 bar

• 开关阀 MS-EE 或软启动阀

MS-DE 的电源电压 24 V DC
