调试BALLUFF伸缩式位移传感器工作

调试BALLUFF伸缩式位移传感器工作

BTL6-A-MF07-A-PF/M5

位移传感器的调试工作

 选择1/La或2/Lb按钮，长按3秒

■ 释放按钮后，立刻同时按住1/La和2/Lb，并长按3秒以上，屏幕显示为3.61mA时，表示调试盒进入调试状态

■ 长按1/La，2秒以上，此时屏幕的电流值发送编号，表示调试盒进入示教模式

■ 将磁环移动至需要设置为起点的位置，然后长按1/La，2秒以上，从视频内的屏幕上可以看出，磁环的起点输出为4mA(3.99mA)

■ 将磁环移动至需要设置为终点的位置，然后长按2/Lb，2秒以上，从视频内的屏幕上可以看出，磁环的终点输出为20mA

■ 完成后，同时按下1/La和2/Lb，并长按6秒以上，屏幕显示为3.61mA时，表示调试盒退出示教模式

■ 随后，按下1/La或2/Lb，退出整个调试状态

后恢复出厂设置

■ 将磁环放在任意位置

■ 选择1/La或2/Lb，长按3秒以上

■ 释放按钮后，立刻同时按住1/La和2/Lb，并长按3秒以上，屏幕显示为3.61mA，此时，释放所有按钮后，再同时按住1/La和2/Lb，长按6秒以上，此时，屏幕上显示的时回复出场设置后，磁环所在位置的电流输出

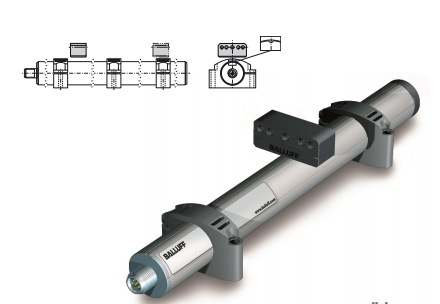

型材结构的位置测量系统是非接触式和测量系统，用于确探测一个或多个位置。因为它们由一个密封的IP67铝外壳构成，所以在压力机、注塑机或龙门机器人等恶劣环境中表现突出。位置指示器的磁铁透过型面结构的壁作用到测量元件上。

模拟，电压

测量长度

50~4012 mm

线性偏差

nnnn = 0050…0500: ± 200 µm, nnnn > 500: ± 0.04% FS

环境温度

0...70 °C

机械规格

圆形型面结构，Ø30 mm

外壳材料

铝, 阳极化

防护等级

IP67带插接器

许可/一致性

安装说明书

立体连接：电气连接为

通过插头连接执行。

外壳：评估电子设备所在的铝制外壳

位于。

位置编码器：定义要测量的位置

波导。位置传感器不同

现有设计并需要单独订购（请参阅

附件（11页）。

标称长度：围绕BTL佳应用

提供以下标称长度：

标称长度

BTL6-A / G…50…1500

3.2功能

波导位于BTL中，并由一个

铝制外壳。沿着波导是

位置编码器移动。该位置编码器与

已确定位置的已连接组件

应该。位置编码器定义了要测量的位置

在波导上的位置。

内部产生的INIT脉冲与

位置发送器的磁场波导中的扭波

由磁致伸缩引起

声波速度不断提高。

扭转波传播到波导的末端

被吸收在阻尼区。一开始

产生的波导运行扭转波的

拾波线圈有电信号。从学期开始

确定轴的位置。这称为电压值

发行并且可以下降或上升

有特色。

如果在测量范围内没有位置编码器，

输出大约10.5 V的电压作为错误信号。
