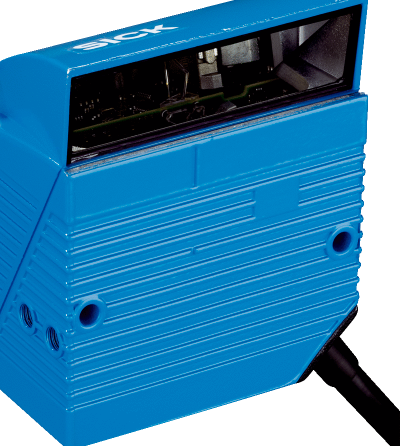

德国施克SICK的条形码扫描器性能

德国施克SICK的条形码扫描器性能

类型:

CLV610-C3000

订货号:

1071609

产品特点

版本 Mid Range

连接类型 电缆

阅读领域 侧面 (105°)

扫描方法 光栅扫描仪

光学聚焦 固定焦距

光源

光点 激光, 可见, 红色, 655 nm

激光等级 2 (IEC 60825-1:2014, EN 60825-1:2014)

开启角度 ≤ 50°

扫描频率 400 Hz ... 1,000 Hz

条码解析 0.2 mm ... 1 mm

读取距离 45 mm ... 345 mm 1)

远距离时网格高度、行数 15 mm, 8, 185 mm

1) 详细信息参见读取区域示意图.

机械/电子参数

连接类型 1 x 15 针 D-Sub-HD 插头（0.9 m）

供电电压 10 V DC ... 30 V DC

功耗 2.8 W

外壳 压铸铝

外壳颜色 淡蓝色 (RAL 5012)

前镜 玻璃

外壳防护等级 IP65 (DIN 40 050)

防护等级 III (VDE 0106/IEC 1010-1)

重量 295 g, 带连接电缆

尺寸（长 x 宽 x 高） 80 mm x 66 mm x 38 mm

MTBF 100,000 h

性能

可读编码结构 一维码

条码类型 所有常见的条码类型, Code 39, Code 128, Code 93, Codabar, UPC / GTIN / EAN, 交叉 25 码, Pharmacode 代码

打印比率 2:1 ... 3:1

每次扫描的代码数量

1 ... 10 (标准解码器)

1 ... 6 (SMART620)

每个读取门的代码数量 1 ... 50 (自动识别)

每个读取门的符号数量

1,500

500 (对于 CAN 多路转换器功能)

多重读取数量 1 ... 99

接口

串行 ✔ , RS-232

功能 Host, AUX

数据传输率 2,400 Baud ... 115.2 kBaud, AUX: 57.6 kBaud

CAN ✔

功能 SICK CAN 传感器网络 CSN (主/从，多路转换器/服务器)

数据传输率 20 kbit/s ... 1 Mbit/s

数字输入端 4 (“传感器 1”, “传感器 2”, 通过 CDB620/CDM420 中备选的参数存储器 CMC6002 提供 2 个输入端)

开关量输出 4 (“结果 1”, “结果 2”, 通过 CDB620/CDM420 中备选的参数存储器 CMC6002 提供 2 个输出端)

读取节奏 数字输入端, 空程, 串口接口, 自动节奏, CAN

光学信号 1 RGB-LED 灯 (多功能)

声音信号 蜂鸣器 (可关闭, 可设置结果显示功能)

配置软件 SOPAS ET

环境参数

电磁兼容性（EMC） EN 61000-6-4 (2007-01) + A1 (2011) / EN 61000-6-2:2005-08

抗振动 EN 60068-2-6:2008-02

工作环境温度 0 °C ... +40 °C

储存温度范围 –20 °C ... +70 °C

允许相对湿度 90 %, 非冷凝

抗环境光能力 2,000 lx, 在条形码上

条码打印对比 (PCS) ≥ 60 %

常规说明

供货范围 单台扫描仪
