MS1xx

紧凑且经济，即使在恶劣环境下

高效、成本的 2D LiDAR 传感器，其测量范围可达 50 m

针对各种天气，通过多重回波技术和智能算法实现出色的性能

防护等级 IP 67、坚实且紧凑的外壳，带集成加热装置且温度范围可达 –40 °C 至 +60 °C

提供用于安全应用、带继电器输出端和 VdS 的变型

通过以太网接口实时输出测量数据

通过外部 CAN 模块可扩展数字输出数量

产品型号概述

 LMS122-10000

 LMS123-10000

 LMS101-10000

 LMS132-10100

LMS121-10000 Security 订货号: 1051384

2D

 LMS142-15100

LMS142-15100 订货号:

 LMS141-05100

LMS141-05100 Security Core 订货 号:

LMS153-10100 订货号: 1065550

LMS111-10100 订货号: 1041114

LMS100-10000 订货号: 1041113

LMS131-10100 Security 订货号: 1051379

LMS151-10100 订货号: 1047607

LMS111-10100S09 订货号: 1068858

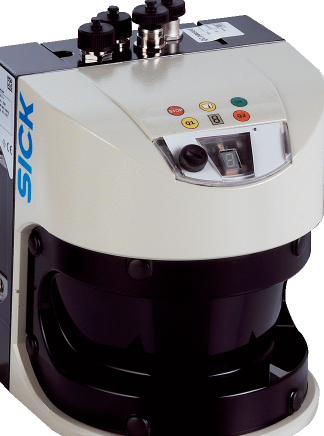

2D LiDAR 传感器 LMS1xx

 LMS143-15100

LMS133-10100 Security 订货号: 1051403

LMS102-10000 订货号: 1048235

同系列 的产品型号

产品特点

型号 Lite

应用领域 Outdoor

分辨率范围 Standard Resolution

光源 红外线 (905 nm)

激光等级 1 (IEC 60825-1:2014, EN 60825-1:2014)

开启角度

水平的 190°

扫描频率

25 Hz

35 Hz

50 Hz

75 Hz

角度分辨率

0.25°

0.5°

1°

加热装置 是

工作区域 1 m ... 80 m

保护距离

反射比为 10% 时 40 m

光点大小 11.9 mrad

所选 Echo 协议数量 2

雾校正 是

机械/电子参数

连接类型 4 x M12 圆形插头连接器

供电电压 24 V DC

功耗 22 W, + 55 W 加热装置（标准）

外壳颜色 灰色 (RAL 7032)

外壳防护等级 IP65, IP67 (IEC 60529 版本 2.2:2013-08)

防护等级 III (EN 60529， 14.2.7 节)

重量 3.7 kg

尺寸（长 x 宽 x 高） 160 mm x 155 mm x 185 mm

性能

响应时间 ≥ 13 ms

可识别的物体形状 几乎任何形状

系统错误

± 25 mm (1 m ... 10 m)

± 35 mm (10 m ... 20 m)

± 50 mm (20 m ... 30 m) 1)

持续错误

6 mm (1 m ... 10 m)

8 mm (10 m ... 20 m)

14 mm (20 m ... 30 m) 1)

集成应用 包含灵活区域的评估区域, 数据输出

区域组数量 4 区域

同步的评估情况 4

过滤器

烟雾过滤器

颗粒滤器

均值滤波
