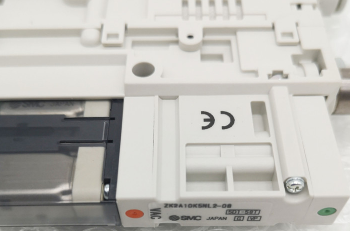

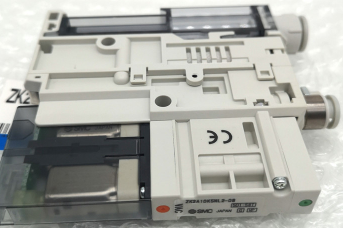

SMC真空发生器ZK2A10K5AL-06性能类别

SMC真空发生器ZK2A10K5AL-06性能类别

产品性能：

  噪声：46dB(A)

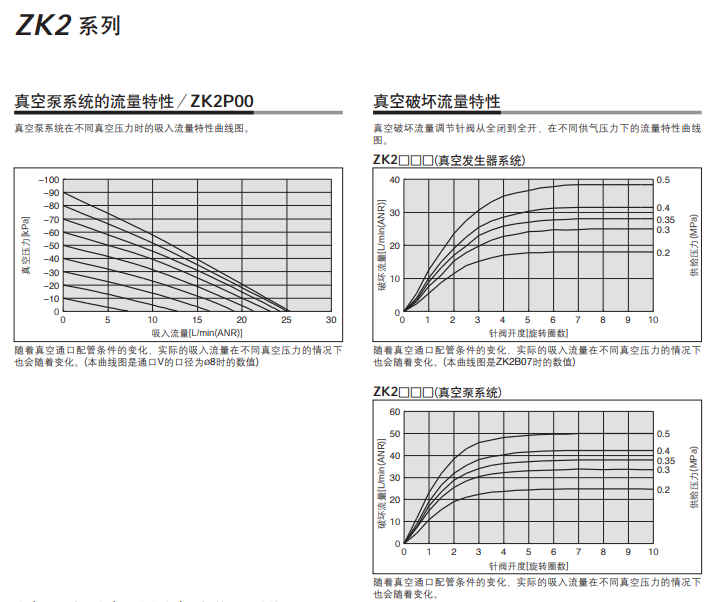

  吸入流量：大约提高20%

●对应真空发生器系统和真空泵系统

体积小、重量轻。

　全长：多缩短11%（缩短6.7mm）。

　通口高度：多减小25%（缩短9.1mm）。

　质量：多减小74%（减小65.1g）

・4种安装方法

　直接安装、标准支架安装、L型支架安装、DIN导轨安装。

●由于有带节能功能真空用数字式压力开关

  故到达真空状态时，可切断供气：耗气量        减少90%

●由于有高效的真空发生器：          吸入流量    增加50%

　　　　　　　　　　　                耗气量        减少30%

使用流体 空气

高真空压力 -84kPa

高使用压力 0.7MPa

无阀 0.2～0.55MPa 供给压力范围 有阀 0.25～0.55MPa

无阀 5～60℃ 使用温度范围 有阀 5～60℃

空气供给阀

真空破坏阀

主阀--阀芯形

先导阀-VJ114,VJ324M

真空用压力开关 电子式--ZSE1-00- 膜片式-ZSM1-0

过滤器 过滤度:3μm,材质 PE（聚乙烯）

一般规格

带压力传感器

100m/s2 带真空开关

注1) 10~500Hz X, Y, Z各方向 2小时，在未通电的情况下实验

满足特性。(初期值)

在未通电情况下，沿X, Y, Z轴方向进行2小时10-500Hz的

耐振动实验，满足上表参数。

注2) X, Y, Z各方向，未通电的情况下试验一次满足特性。(初期值)

在未通电情况下，沿X, Y, Z轴方向进行1次耐冲击实验，均

满足上表参数。

阀共通规格

阀型号注3) ZK2-VA□R ZK2-VA□K ZK2-VA□J

阀切换方式注4) 供给阀自我保持

破坏阀N.C.(连动)

供给阀N.C.

使用温度范围 －5~50℃(无结露)

使用流体 空气

耐振动注1) 30m/s2 无压力传感器／真空开关

带压力传感器

20m/s2 带真空开关

耐冲击注2) 150m/s2 无压力传感器／真空开关

破坏阀N.C.

供给阀N.C.

无破坏阀

阀构成 先导式两个2通口 先导式2通口

使用压力范围 0.3~0.6MPa

阀结构 座阀式

手动操作 推压式

额定电压 DC24V DC12V

消耗功率 0.35W

导线

(ZK2-LV※※-A)

导体截面积: 0.2mm2(AWG24)

绝缘体外径: 1.4mm
