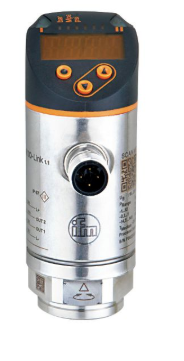

爱福门IFM带显示屏压力传感器PN7070实物

爱福门IFM带显示屏压力传感器PN7070实物

IFM EVC005

IFM EVC526

IFM IB5063

IFM IE5338

IFM OGP500

IFM OGP700

IFM PF2956

IFM PN2028

IFM PN2070

IFM PN2071

IFM PN2092

IFM IE5340

IFM IFS240

IFM IFT203

IFM IGS208

IFM IGW200

IFM II504A

IFM II5490

IFM II5860

IFM IIS226

IFM KI5002

IFM LK7022

IFM LK8122

IFM LMT100

IFM LR7000

IFM MK5100

IFM MK5101

IFM MK5107

IFM MK5311

IFM NF5004

IFM O1D102

IFM O1D105

IFM O5D100

IFM OGH500

IFM PN2093

使用改进的可视化，更加易于使用

清楚显示可接受范围：可编程红色/绿色显示屏

连接过程可以旋转以实现良好对齐

使用三个按钮进行快速开关点设置

清楚可见的LED可视化开关状态

数年后仍可识别：不锈钢外壳具有激光标记

两个开关输出，其中一个带有 IO-Link 通信接口

红/绿显示，用于明确标识可接受的范围

管路连接可进行旋转，方便进行的排列

高负载保护，长期稳定性

坚固的压力测量元件采用紧凑设计， 耐高压和高爆破压力，测量范围为250、400和600 bar

于均质机的工艺连接

新的隔膜密封技术

耐高压和高爆破压力

无电势 Triac 输出，可用于高 2.5 A 的电流

用于交流输电干线

可选择特定国家的压力单位

清晰可见的 4 位 LED 显示

高负载保护，长期稳定性

测量范围为250、400和600 bar

适用于有限空间的紧凑型设计

的功能

输出数量 1

输出信号 开关信号

数字输出数量 1

输出功能 常开/常闭; (可设定参数)

开关量输出AC电压降大值 [V] 2

开关量输出AC的持续电流负载 [mA] 250; ((...70 °C) 1000 (...60 °C) 1500 (...45 °C) 2500 (...20 °C))

开关频率AC [Hz] < 160

电气设计 Triac

短路保护 否

过载保护 否

测量/设定范围

测量范围

0...400 bar 0...5800 psi 0...40 MPa

开关点, SP

4...400 bar 60...5800 psi 0.4...40 MPa

复原点, rP

2...398 bar 30...5770 psi 0.2...39.8 MPa

设定步距

1 bar 10 psi 0.1 MPa

精度/偏差

开关点精度 [测量范围值的%] < ± 1,0

重复精度 [测量范围值的%] < ± 0,1; (温度波动< 10 K)

线性偏差 [测量范围值的%] < ± 0,5

滞后偏差 [测量范围值的%] < ± 0,1

长时间稳定性 [测量范围值的%] < ± 0,1; (每年)

温度系数零点 [测量范围值的百分比 / 10 K] < ± 0,2; (-25...80 °C)

温度系数量程 [测量范围值的百分比 / 10 K] < ± 0,3; (-25...80 °C)

反应时间

可编程的延迟时间dS, dr [s] 0, 0,2,...10, 11,...50

用于开关量输出的阻尼dAP [s] 0...4
