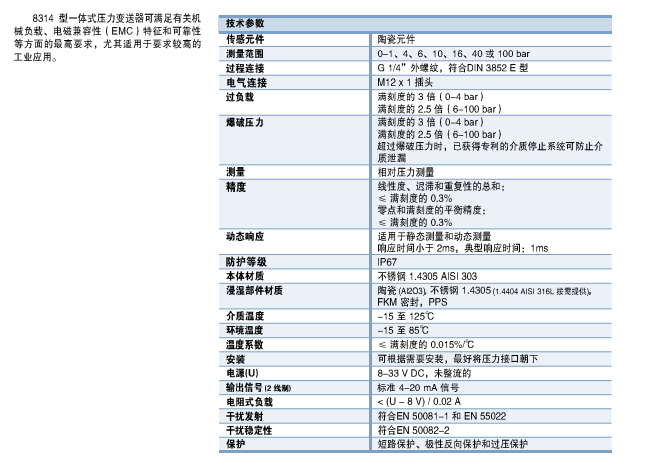

技术参数

3.0*full scale at -1-4 bar

2.5*full scale at 6-100 bar

获得***的介质停止系统，当介质过爆破压力时可防止介质泄露（≥4 bar nominal pressure）

防护等级 IP67

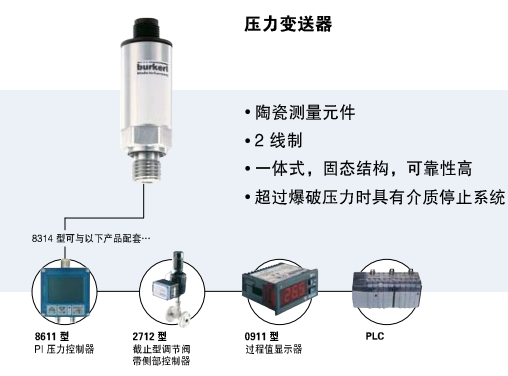

测量原理 陶瓷技术

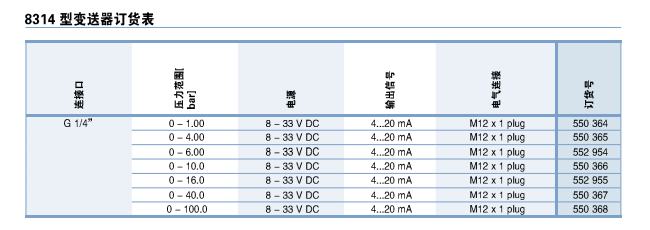

压力范围

0 to 1 bar/ 0 to 4 bar/ 0 to 10 bar

0 to 40 bar /0 to 100 bar

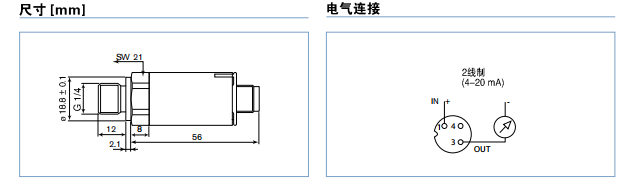

工艺接口 G 1/4外螺纹，符合DIN3852 E型

电气连接 M12*1 plug

过负载

3.0*full scale at -1-4 bar

2.5*full scale at 6-100 bar

爆破压力

本体材质 不锈钢1.4305 AISI303

与介质接触的部件 陶瓷AIO，不锈钢1.4305

介质温度 -25 to+85℃

环境温度 Max.+85℃

温度系数

TK零点 ＜0.015% v. FS/°C

TK灵敏度 ≤0.015% v. FS/°C

安装 可根据需要安装，使压力接口朝下

重量 外螺纹式：95克

测量 相对压力测量

精度 线性度迟滞和重复性误差的总和≤满量程的0.3%零点和满量程的平衡精度≤满量程的0.3%

动态响应 适用于静态和动态测量响应时间＜2ms，典型1ms

工作电源U 8 to 33 VDC， unregulated

输出信号（2线制） 标准4-20MA信号

负载（单位Ω） ＜（U-8V）/0.02A

干扰发射 Acc.to EN 50081-1 and EN55022

干扰稳定性 Acc.to EN 50082-2

连接 短路保护和反向保护
