销售菲尼克斯PHOENIX浪涌保护器

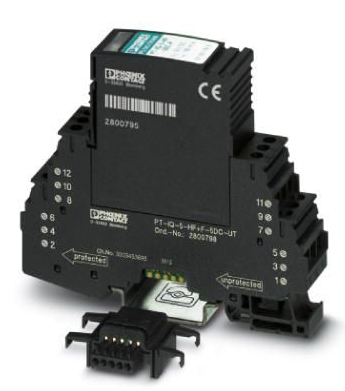

   PT-IQ-5-HF+F-5DC-UT - 2800798

技术数据

尺寸

高度 91 mm

宽度 17.7 mm

环境温度（运行） -40 °C ... 70 °C

环境温度（存放/运输） -40 °C ... 85 °C

海拔 ≤ 4000 m (平均海拔（标准海拔零点以上）)

保护等级 IP20

深度 77.5 mm (7.5 mm（含DIN导轨）)

针距单位 1 分区

环境条件

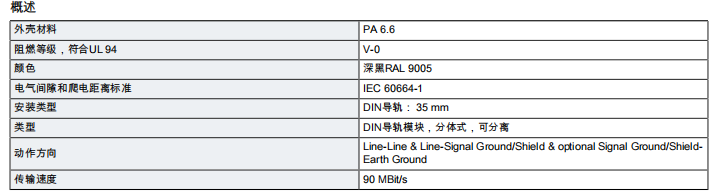

概述

外壳材料 PA 6.6

阻燃等级，符合UL 94 V-0

颜色 深黑RAL 9005

电气间隙和爬电距离标准 IEC 60664-1

安装类型 DIN导轨： 35 mm

类型 DIN导轨模块，分体式，可分离

动作方向 Line-Line & Line-Signal Ground/Shield & optional Signal Ground/ShieldEarth Ground

传输速度 90 MBit/s

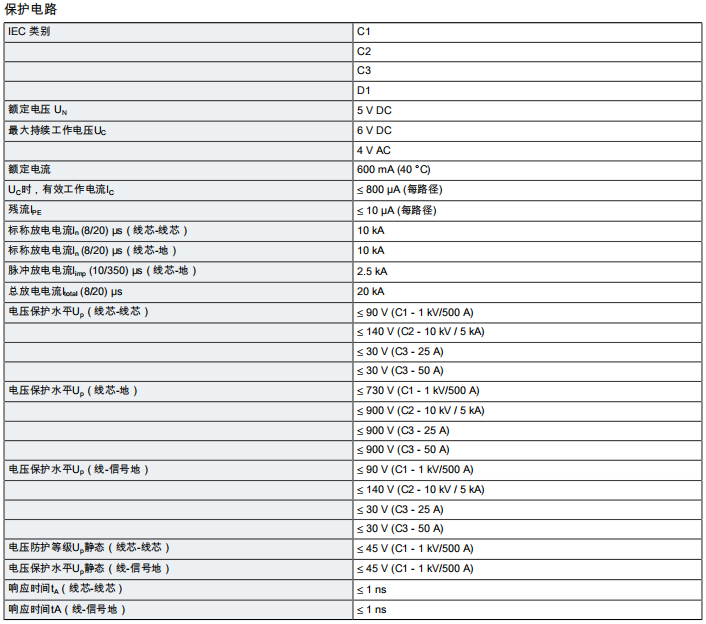

保护电路

IEC 类别 C1

C2

C3

D1

额定电压 UN 5 V DC

持续工作电压UC 6 V DC

4 V AC

额定电流 600 mA (40 °C)

UC时，有效工作电流IC ≤ 800 µA (每路径)

残流IPE ≤ 10 µA (每路径)

标称放电电流In (8/20) µs（线芯-线芯） 10 kA

标称放电电流In (8/20) µs（线芯-地） 10 kA

脉冲放电电流Iimp (10/350) µs（线芯-地） 2.5 kA

总放电电流Itotal (8/20) µs 20 kA

电压保护水平Up（线-信号地） ≤ 90 V (C1 - 1 kV/500 A)

≤ 140 V (C2 - 10 kV / 5 kA)

≤ 30 V (C3 - 25 A)

≤ 30 V (C3 - 50 A)

电压防护等级Up静态（线芯-线芯） ≤ 45 V (C1 - 1 kV/500 A)

电压保护水平Up静态（线-信号地） ≤ 45 V (C1 - 1 kV/500 A)

响应时间tA（线芯-线芯） ≤ 1 ns

响应时间tA（线-信号地） ≤ 1 ns

电压保护水平Up（线芯-线芯） ≤ 90 V (C1 - 1 kV/500 A)

≤ 140 V (C2 - 10 kV / 5 kA)

≤ 30 V (C3 - 25 A)

≤ 30 V (C3 - 50 A)

电压保护水平Up（线芯-地） ≤ 730 V (C1 - 1 kV/500 A)

≤ 900 V (C2 - 10 kV / 5 kA)

≤ 900 V (C3 - 25 A)

≤ 900 V (C3 - 50 A)

1.三端隔离放大器

    a.可组态三端隔离放大器

    MCR-C-UI-UI-DCI

    MCR-C-UI-UI-450-DCI

    MCR-C-UI-UI-DCI-NC

    MCR-FL-C-UI-UI-DCI-24/230

    MCR-FL-C-UI-UI-B-DCI-24/230

b.标准三端隔离放大器

    MCR-C-I-I-00-DC

    MCR-C-I-I-04-DC

    MCR-C-I-U-0-DC

    MCR-C-I-I-40-DC

    MCR-C-I-U-4-DC

    MCR-C-U-I-0-DC

    MCR-C-U-I-4-DC

    MCR-C-U-U-DC

    MCR-C-U-I-10B-0B-DCI

    MCR-C-U-I-10B-4-DCI

   2.可组态信号倍增器

    MCR-FL-C-UI-2UI-DCI

    MCR-FL-C-UI-2UI-DCI-NC

    3.馈电隔离器

    MCR-CPSS-I-I-44-E

    MCR-CPS-I-I-44-E

    4.可组态无源隔离器

    MCR-CLP-UI-I-4

    MCR-CLP-UI-I-4-NC

    5.单/双通道无源隔离器

    MCR-SL-1CLP-I-I-00-4KV

    MCR-1CLP-I-I-00

    MCR-2CLP-I-I-00
