作用力的大小即缸径的选择。根据负载力的大小来确定气缸输出的推力和拉力。一般均按外载荷理论平衡条件所需气缸作用力，根据不同速度选择不同的负载率，使气缸输出力稍有余量。缸径过小，输出力不够，但缸径过大，使设备笨重，成本提高，又增加耗气量，浪费能源。在夹具设计时，应尽量采用扩力机构，以减小气缸的外形尺寸。

选用节流阀控制气缸速度需注意:水平安装的气缸推动负载时，TJ用排气节流调速;垂直安装的气缸举 升负载时，TJ用进气节流调速;要求行程末端运动平稳避免冲击时，应选用带缓冲装置的气缸。

与使用的场合和机构的行程有关，但一般不选满行程，防止活塞和缸盖相碰。如用于夹紧机构等，应按计算所需的行程增加10~20㎜的余量。紧凑、轻量

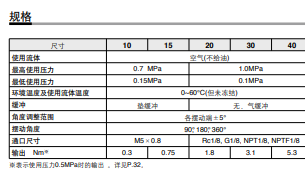

系列 齿条形式 尺寸 摆动角度

CRQ2 双齿条 10，15，20，30，40 90°180°360°

优质型号：

CP96SDB80-Z1V099-50C-XC8B

CP96SDB32-80C

CDG1BN25-250Z

AR32P-270AS

CP96SDB80-75C

CP96SDB63-25C

BMG2-012

3C-D-Z73

CP96SDB100-160C

AR30K-03BE-B

CDQ2B50-5DMZ
