型号 系列 动作方式 缸筒内径（mm）

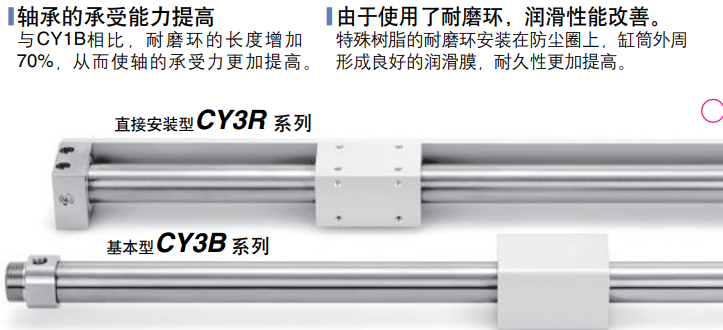

基本型 CY3B 双作用 6，10，15，20，25，32，40，50，63

直接安装型 CY3R 双作用 6，10，15，20，25，32，40，50，63

磁耦式的运动是利用空心活塞杆内的永磁铁带动活塞杆外的另一个磁铁运动来实现的，因其在速度快，负载高时内外磁环易脱开，故使用没那么广泛，其负载质量的大小需查找其质量与速度的特性曲线。

故机械式用的比较多

它的工作原理是:在活塞上安装一组高强磁性的磁环，磁力线通过薄壁缸筒与套在外面的另一组磁环作用，由于两组磁环磁性相反，具有很强的吸力。当活塞在缸筒内被气压推动时，则在磁力作用下，带动缸筒外的磁环套一起移动。气缸活塞的推力必须与磁环的吸力相适应。
