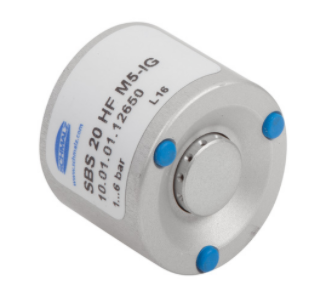

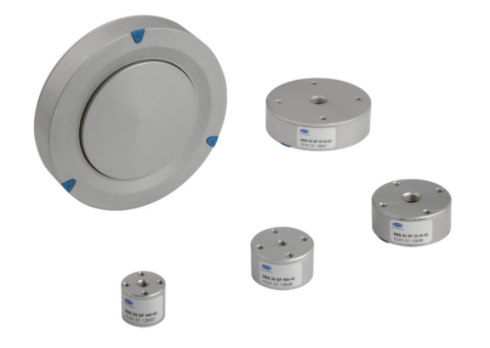

详解施迈茨Schmalz悬浮式真空吸盘SBS系列

详解施迈茨Schmalz悬浮式真空吸盘SBS系列

用于搬运分离极薄工件且不产生变形的悬浮式真空吸盘（如薄膜、纸张、薄木片）

搬运孔隙率极高工件（如印刷电路板）

搬运高敏感度工件（如硅片、太阳能电池）

产品亮点...

集成伯努利真空发生装置

吸盘“悬浮”于气垫上

真空，高流量

不通过工件吸入空气

底部为HT1材料弹性体缓冲

YS...

无需真空发生器即可运行

较少接触式搬运

补偿泄漏的能力极强

分离薄型、多孔工件

吸收横向力

技术参数

属性 数值

吸持力 3 N

耗气量 8.4 m³/h

耗气量 140 l/min

工作压力范围 1.0 ... 6.0 bar

自重 12 g

产品系列 SBS
