综合参数

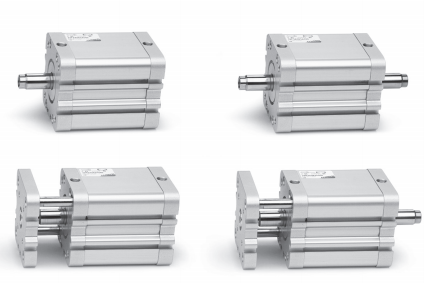

» 紧凑型设计

» 多种安装方式

» 符合 ISO 21287 标准

结构形式 紧凑型

工作方式 单作用和双作用，磁传

材料 铝合金型材缸筒，阳极氧化铝合金端盖和活塞，辊轧 AISI 303 不锈钢活塞杆，聚氨酯密封件

安装方式 借助端盖上的螺纹孔

法兰，脚架，耳轴

行程 * 缸径 20 - 25 = 5 ÷ 300 mm

缸径 32 - 40 - 50 - 63 = 5 ÷ 400 mm

缸径 80 - 100 = 5 ÷ 500 mm

工作温度 0 ÷ 80°C（干燥空气为 - 20°C）

工作压力 双作用：1 ÷ 10 bar

单作用：2 ÷ 10 bar

介质 洁净空气，不需润滑。如使用了油雾润滑，应不间断地使用油雾润滑（建议使用 ISO VG32 润滑油）

速度 10 ÷ 1000 mm/s （空载）

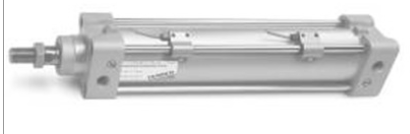

CL 系列夹紧气缸缸径从 40 到 80 mm 共 4 种。

该系列气缸特别适用于需要固定工件

位置的使用场合，如焊接，装夹等。

气缸采用铝合金缸筒，

经氧化处理，更具耐腐蚀性；

内部采用了无给油轴承及耐磨密封环，因而使用寿命增长；

在前端盖的防尘圈前面加装了

一个金属圈，它是一个弹性结构的刮板，

能将气缸活塞杆上的焊屑及粉尘颗粒刮除，增加

气缸耐用度。这些气缸的活塞上装有一个永磁铁，

通过装在气缸上的磁性接近开关，得到活塞的位置信号。

气缸装有可调气缓冲装置，能有效减缓对缸盖的冲击，

减小撞击噪声；同时内置速度

控制阀，可调节气缸运行的速度。

CAMOZZI康茂盛型号如下：

18-032/090、18-032/180、18-032/270、18-032/360、18-040/090、18-040/180、18-040/270、18-040/360、18-050/090、18-050/180、18-050/270、18-050/360、18-063/090、18-063/180、18-063/270、18-063/360、18-080/090、18-080/180、18-080/270、18-080/360、18-100/090、18-100/180、18-100/270、18-100/360、18-125/090、18-125/180、18-125/270、18-125/360、18-032/090、18-032/180、18-032/270、18-032/360、18-040/090、18-040/180、18-040/270、18-040/360、18-050/090、18-050/180、18-050/270、18-050/360、18-063/090、18-063/180、18-063/270、18-063/360、18-080/090、18-080/180、18-080/270、18-080/360、18-100/090、18-100/180、18-100/270、18-100/360、18-125/090、18-125/180、18-125/270、18-125/360、24N2A25A320、24N2A25A400、24N2A25A500、25N2A16A010、25N2A16A025、25N2A16A040、25N2A16A050、25N2A16A080、25N2A16A100、25N2A16A125、25N2A16A160、25N2A16A200、25N2A16A250、25N2A16A300、25N2A16A320、25N2A16A400、25N2A16A500、25N2A20A010、25N2A20A025、25N2A20A040、25N2A20A050、25N2A20A080、25N2A16A250、25N2A16A300、25N2A16A320、25N2A16A400、25N2A16A500、25N2A20A010、25N2A20A025、25N2A20A040、25N2A20A050、25N2A20A080、24N2A25A320、24N2A25A400、24N2A25A500、25N2A16A010、25N2A16A025、25N2A16A040、25N2A16A050、25N2A16A080、25N2A16A100、25N2A16A125、25N2A16A160、25N2A16A200、
