电子放大器选项

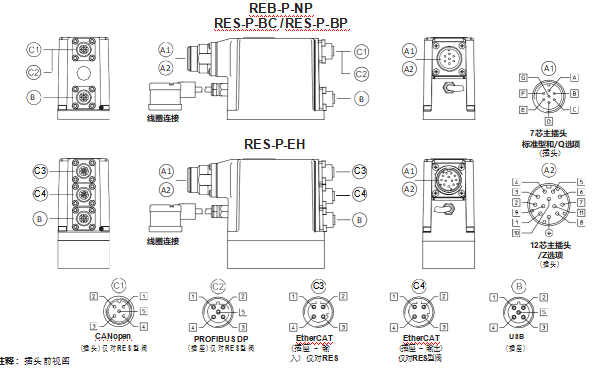

标准型放大器配用7芯主插头

电源 24VDC电源供电，稳压电源或经过整流滤波，串联2.5A保险丝。若单相整流器，须接10000f/40V电容滤波；若三相整流器，须接4700f/40V电容滤波。

输入参考信号 模拟信号差分输入，额定范围0~+10VDC（针脚D,E），与期望压力调节成比例输出监测信号 模拟信号输出0~+10VDC范围，与阀实际压力调节成比例

注释：从电子放大器通24VDC电源启动到阀开始工作要求短为500ms 的时间。在这段时间内，到阀线圈的电流为0。

10.1选项 /I

输入信号和监测信号为4~20mA电流信号，而不是标准的0~+10VDC。

输入信号还可通过软件选择电压或电流形式，范围分别为±10V或±20mA。

一般在机器电控单元和阀的距离较远时，或在电气信号可能受到电子干扰时采用/I选项。在输入电流信号电缆断裂情况下，阀会停止工作。

10.2选项 /Q

放大器使能需要在针脚C相对于针脚B输入24VDC电源：使能输入信号允许在不切断到电子放大器电源的情况下，可驱动电磁铁工作/停止电磁铁工作；当阀停止工作时，放大器可保持通讯和其它的功能。这不符合紧急情况下欧盟EN13849-1（ex EN954-1）。

10.3选项 /Z

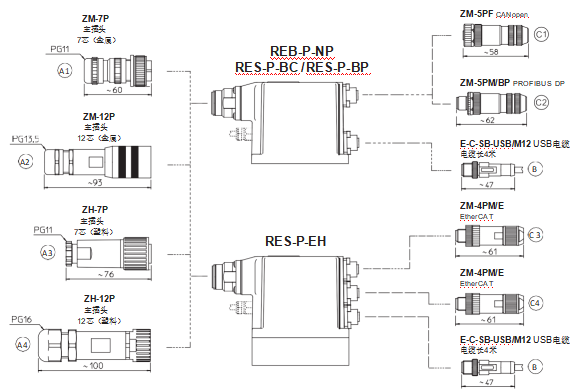

放大器配用12芯主插头，除具有上述特性外，另外还有：

使能输入信号

放大器使能需要在针脚3 相对于针脚2 输入24VDC电源：使能输入信号允许在不切断到电子放大器电源的情况下，可驱动电磁铁工作/停止电磁铁工作；当

阀停止工作时，放大器可保持通讯和其它的功能。这不符合紧急情况下欧盟EN13849-1（ex EN954-1）。

故障输出信号

故障信号显示放大器的故障状态（电磁铁短路/未连接，4~20mA输入信号电缆断线，等等）。故障状态信号为0VDC，正常工作信号为24VDC（针脚11对

针脚2）：故障状态不受使能信号的影响。

放大器逻辑级和通讯级电源

此选项分别给电磁铁（针脚1,2）和数字式电子回路（针脚9，10）供电，同时保持诊断激活，USB和总线通讯。

每个放大器需要串联保险丝：500mA的保险丝。
