环境参数SICK施克/西克光泽传感器OPR20G-RB317537

环境参数SICK施克/西克光泽传感器OPR20G-RB317537

示教功能按钮或者 SOPAS 软件实现简单省时的操作

无论颜色、标签和形状，都可实现的光泽度识别，提高了运行稳定性

和相机方案相比，创新的检测方法实现了成本的检测方案

传感器对于物体震动不敏感，从而提高运行稳定性

通过 IO-Link 实现灵活的传感器设置、监测、扩展诊断功能和可视化

产品特点

传感器原理 Delta-S 技术®

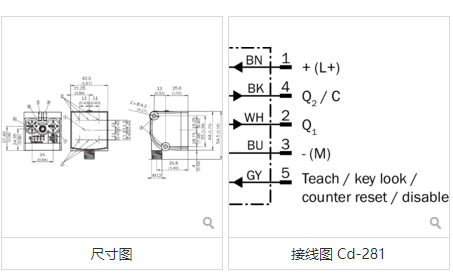

尺寸(宽 x 高 x 深) 42.5 mm x 44 mm x 43.4 mm

感应距离 50 mm

感应距离公差 ± 5 mm

外壳形状（光束出口） 方形

角公差 ± 5°

小可检测物体 （MDO） 12 x 14 mm

光源 LED, 红色 1)

轴长 640 nm

光点尺寸 10 mm x 12 mm

物体运动速度 2 m/s 2)

灵敏度 高, 中,

设置

电位计 (灵敏度（Q, Q/, 示教功能）) 3)

电缆，IO-Link (Teach-in / Keylock) 4)

单示教按键 (示教功能)

示教功能程序

一个点示教功能静态

2 点自学习（静态）

二个点示教功能（动态）

三个点示教功能（静态）

供电电压 10 V DC ... 30 V DC 1)

残余纹波 ≤ 5 Vss 2)

电流消耗 < 150 mA 3)

开关频率 500 Hz 4)

响应时间 1 ms 5)

抖动 500 µs

开关量输出数量 2 (Q1, Q2)

开关量输出 反向脉冲：PNP/NPN

开关量输出（电压） Push/Pull (High: VS - 3 V, Low: < 3 V)

输出电流 Imax. < 100 mA 6)

待机时间 < 2.5 s

开启延迟 0 s ... 30 s

关闭延迟 0 s ... 30 s

脉冲宽度 ≤ 30 s

连接类型 M12公插头，5 针

保护电路

防护等级 III

外壳防护等级 IP67

重量 130 g

外壳材料 塑料, ABS

1) 短路保护的电网环境下的临界值： 8 A.

2) 不得过或于 UV公差.

3) 无负荷.

4) 亮暗对比度为 1:1 时.

5) 信号传输时间（电阻负载时）.

6) 总电流 Q1 / Q2.

7) A = UV 接口（已采取反极性保护措施）.

8) C = 抑制干扰脉冲.

9) D = 抗过载电流和短路保护输出端.

OPR20G-RB111517 订货号: 1065685

光泽传感器 Glare

通讯接口: -

光源: LED, 红色

感应距离: 50 mm

小可检测物体 （MDO）: 12 x 14 mm

开关量输出: 反向脉冲：PNP/NPN

引脚 5 配置: 无

光点尺寸: 10 mm x 12 mm

连接方式详细信息: M12公插头，5 针

OPR20G-RB517537A01 订货号: 1072051

光泽传感器 Glare

通讯接口: IO-Link

光源: LED, 红色

感应距离: 50 mm

小可检测物体 （MDO）: 12 x 14 mm

开关量输出: 反向脉冲：PNP/NPN

引脚 5 配置: counter reset

光点尺寸: 10 mm x 12 mm

连接方式详细信息: M12公插头，5 针

OPR20G-RB317537A90 订货号: 1072052

光泽传感器 Glare

通讯接口: IO-Link

光源: LED, 红色

感应距离: 50 mm

小可检测物体 （MDO）: 12 x 14 mm

开关量输出: 反向脉冲：PNP/NPN

引脚 5 配置: 示教功能

光点尺寸: 10 mm x 12 mm

连接方式详细信息: M12公插头，5 针
