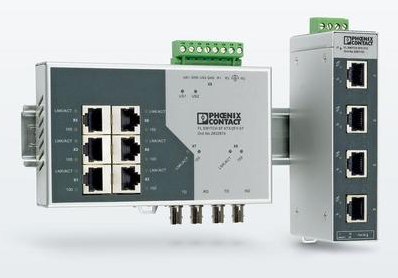

安装类型菲尼克斯 FL SWITCH SF 16T交换机

安装类型菲尼克斯 FL SWITCH SF 16T交换机

支持多种IT标准和自动化协议，如PROFINET和EtherNet/IP?

千兆以太网交换机，用于高数据传输量的大型网络

PoE交换机可用于监测摄像机和其他PoE终端设备

采用定制的无线解决方案和接口，灵活性高

简单的网络管理，配备用于高效规划、监控与维护的直观软件

提供适于各种应用的交换机：非管理型交换机、智能交换机、

环境条件

保护等级     IP20

环境温度(运行)     0 °C ... 55 °C

环境温度(存放/运输)     -20 °C ... 70 °C

允许湿度(运行)     5 % ... 95 % (无冷凝)

允许湿度(存放/运输)     5 % ... 95 % (无冷凝)

空气压力(运行)     86 kPa ... 108 kPa (***高可达海拔1500米)

空气压力(存放/运输)     66 kPa ... 108 kPa (***高可达海拔3500米)

接口

接口1     以太网(RJ45)

端口数     16 (RJ45端口)

连接方式     RJ45

连接方法方面的注意事项     自适应和自交叉

传输原理     以太网RJ45双绞线

传输速度     10/100 MBit/s

传输长度     100 m (每个分段)

信号LED     数据接收，链接状态

接口4     自由电位信号接点

功能

基本功能 非管理型交换机/自适应，遵循IEEE802.3，存储和转发交换模式

其他功能 Autonegotiation

诊断和状态指示灯 LED: US1，US2(冗余电源电压)，各端口的链接和活动

信号触点控制电压 24 V DC (典型)

网络扩展参数

级联深度 网络、线型和星型结构: 任意

导线长度(双绞线) 100 m

电源电压

电源电压 24 V DC (冗余)

残波 3.6 VPP (在允许的电压范围内)

电源电压范围 18.5 V DC ... 30.2 V DC

典型电流耗量 146 mA (US = 24 V DC)

概述

安装类型 DIN导轨

类型AX 端子化设计

净重 586.9 g

外壳材料 铝

MTTF 50.2 年数 (MIL-HDBK-217F标准，温度 25°C，占空比)

标准和规范

电磁兼容性 符合EMC 条例2004/108/EC

发射干扰 EN 61000-6-4

2832933 FL SWITCH SF 6TX/2FX

2832674 FL SWITCH SF 6TX/2FX ST

2832593 FL SWITCH SF 14TX/2FX  交换机

2832726 FL SWITCH SF 7TX/FX  交换机

2832771 FL SWITCH SF 8TX  交换机

2832849 FL SWITCH SF 16TX  交换机

2832661 FL SWITCH SF 15TX/FX  交换机

2832577 FL SWITCH SF 7TX/FX ST  交换机

2832603 FL SWITCH SF 4TX/3FX ST  交换机

2891046 FL SWITCH SFNT 7TX/FX-C  交换机

2891005 FL SWITCH SFNT 8TX  交换机

2891003 FL SWITCH SFNT 5TX 交换机

2891043 FL SWITCH SFNT 5TX-C  交换机

2891045 FL SWITCH SFNT 8TX-C  交换机

2891954 FL SWITCH SFNT 14TX/2FX 交换机

2891005 FL SWITCH SFNT 8TX  交换机

2891003 FL SWITCH SFNT 5TX 交换机

2891953 FL SWITCH SFNT 15TX/FX 交换机

2891952 FL SWITCH SFNT 16TX  交换机
