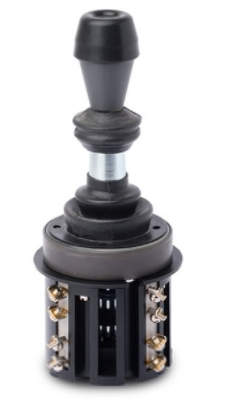

EUCHNER安士能WES1-8DW操纵杆开关特点说明054894

EUCHNER安士能WES1-8DW操纵杆开关特点说明054894

工业型号适合安装在前面板中。该系列的金属外壳非常适合用在建筑机械设备上。

在面板的前部或者后部安装

1-8个动作方向，每个动作方向可配有位置保持开关、弹力恢复开关或二者结合

每个动作方向都有一个带螺丝接线端子的可切换触点

中心位置开关

在手柄上配有按钮

触点材料 银合金

开关原理 ZA IEC 947-5-1转换触点

安装方法 1个42孔，8个4.5孔（用于M4）

监控触点数 8

接线方式 螺钉端子

动作方向 8

在手柄上配有按钮

开关原理 1个触点

触发力 8 N

开关电流

（24V时） 小50 mA

在手柄上配有按钮

开关电压 小10 V

开关电流

（24V时） 小12 mA

使用类别，符合EN 60947-5-1标准

AC-15 230V 2A

DC-13 24V 1A

其它

附加功能

备注： 在手柄上配有按钮

波纹管

插入深度 3 mm

机械使用寿命

（0.7A/250V AC时） 0,05 x 106

电气连接等级

使用类别，符合EN 60947-5-1标准

AC-15 230V 10A

DC-13 24V 4A

短路保护装置，符合IEC 60269-1标准 T16 / F25

额定绝缘电压Ui 250 V

额定脉冲耐受电压Uimp 2,5 kV

开关电压 小24 V

机械值和环境

材料

热塑材料/铝合金壳体

镀锌钢切换杆

黑色弹性波纹管

重量

网状 0,65 kg

环境温度 -25 ... 65 °C 闩锁型号

防护等级

前置式，带波纹管 IP65

机械使用寿命 1 x 106
