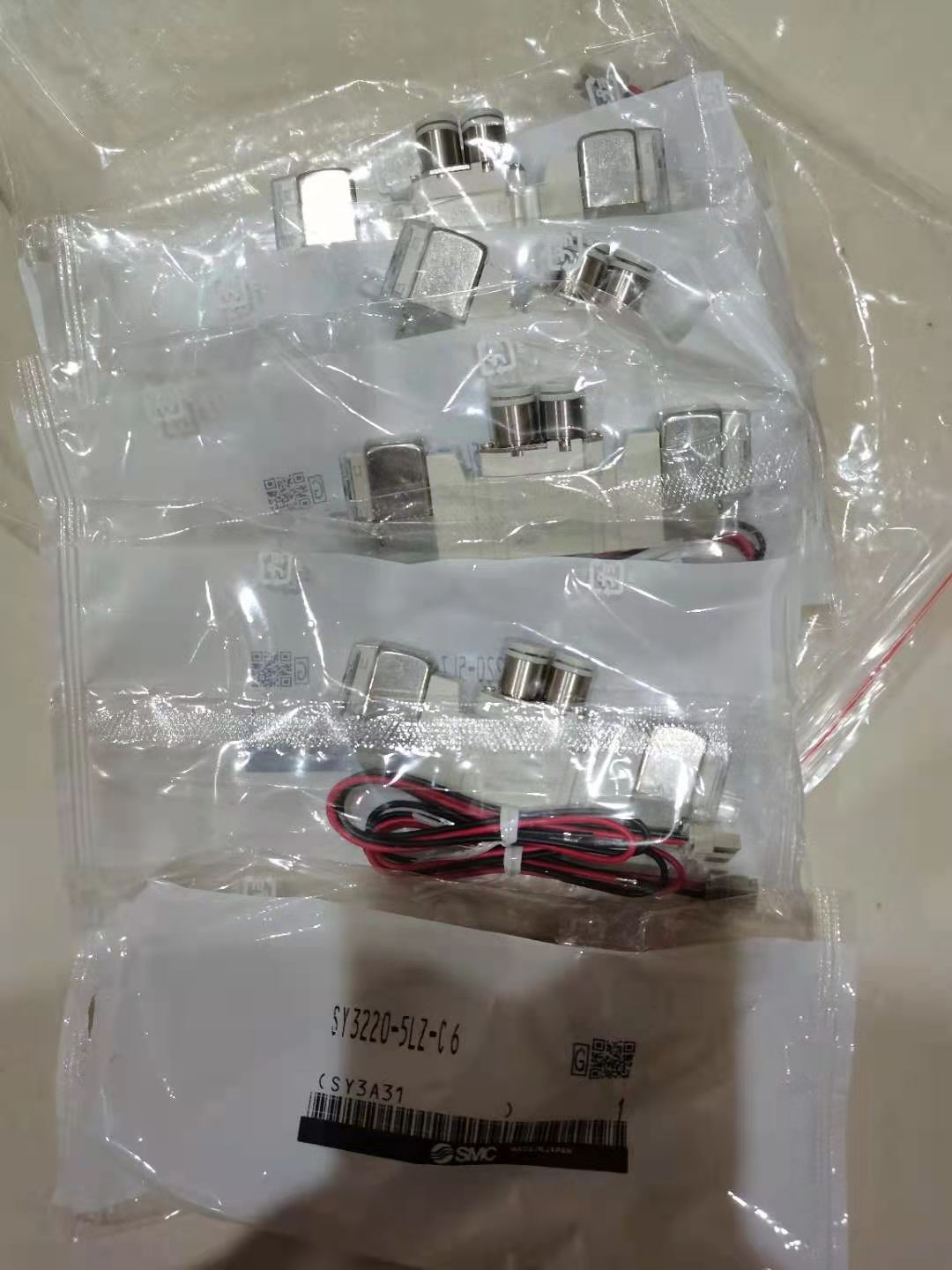

SMC5通电磁阀SY3220-5LZ-C6直接配管型

各系列阀的规格中未指示的场合，能使用到-10℃。

要采取措施，防止冷凝水及水分的固化和冻结。 ⑦⑦⑦⑦用于吹气的场合 用于吹气的场合

电磁阀用于吹气场合时请使使用外部先导式。

请注意当内部先导、外部先导在同一集装板内使用时，

吹气有可能导致压力下降、对内部先导阀造成影响。

给外部先导口供给已规定压力范围的压缩空气，使用

双电控型在进行吹气时，吹气时请保持通电。 ⑧⑧⑧⑧安装形式 安装形式

安装形式自由。

使用双电控电磁阀进行瞬时通电时，请保持通电时间

在 0.1 秒以上。另根据 2 次侧的负载条件，气缸有误

作动的可能，因此建议一直通电到气缸运行到终端。 ②②②②泄漏电压 泄漏电压

特别是当开关元件与电阻器并列

使用及使用 C-R 元件(过电压电压

保护)对开关进行保护时，请注意

由于流过 C-R 元件的泄漏电流会引起泄漏电压增加。

残留泄漏电压的大小请控制在下面所列的值以内。

DC 线圈时：额定电压的 3%以下

AC 线圈时：额定电压的 20%以下

在密闭的控制盘内使用电磁阀的场合，为了避免控制盘

内不会因为电磁阀的排气而造成压力的上升，并电

磁阀可以散热，请设置换气口等。 ⑫⑫⑫长期连续通电电电

・电磁阀连续通电时，由于线圈发热、温度上升可能会

造成电磁阀性能下降、寿命降及对周边元件造成不良

影响。因此长时间通电或当 1 天之内通电时间长于断电

时间的情况下，请使用 DC 规格及省电力型、或者另外

准备 VQ 系列功率型及长期通电型电磁阀。另外，根

据使用条件(特别是 DC 规格的电磁阀)，使用上记以外

的电磁阀时请与本公司确认。而且，电磁阀为 N.O.(常

闭型)时，也有缩短通电时间的方法。 ・在控制盘内使用电磁阀时，请采取使电磁阀的温度可

保持在规定范围内的放热对策。特别要注意的是，在集

装板上相邻 3 连以上的同时长时间作动的情况下，温度

会大幅上升

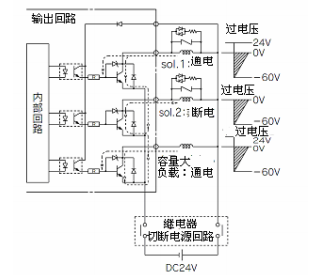

)泄漏电压

输出元件的过电压保护回路中使用缓冲回路(C-R 元 件)时，由于在 OFF 时有少量电流流过，所以有可能

造成阀的复位不良。过上记容许值使用时，需要

采取连接电阻等对策。

2)小负荷容许量(小负荷电流)

当阀的消费电流小于输出元件的小负荷容量及机

器较少时，输出元件不能正常交替时请与本公司确

认
