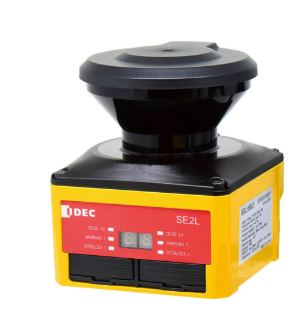

SE9Z-HS2-XCE010供货IDEC安全激光扫描器

SE9Z-HS2-XCE010供货IDEC安全激光扫描器

防护距离 5m

可监视大 4 倍的检测区域

双重保护功能的成本也可减半。

SE2L 型为可检测接近的安全传感器。

只需在所设定的 2 个保护区域的外侧区域内检测出接近时，设

备开始减速，即可缩小停止区域。（注 2）

注 2 ：也可使用传统的保护区域 ×1 ＋警戒区域 ×2。

通过 RS-485 大可连接 4 台，从而实现 4 倍的检测区域。

通过双重保护功能，实现了速运行区域。

安全完整性等级 SIL 2（Type B、HFT=1）（IEC61508）

PFHd 7.8×10-8（T1=20 year）: 主机从机功能无效时

1.6×10-7（T1=20 year）: 主机从机功能有效时

主机从机连接数量 大 4 台

筐体

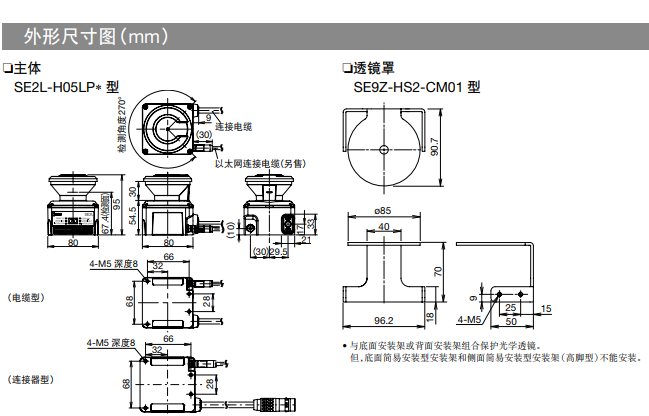

外形尺寸 80mm（W）× 80mm（D）× 95mm（H）（电缆除外）

重量（约） 电缆型 ：0.8kg（含 3m 电缆）/ 连接器型 ：0.5kg

保护等级 IP65

外壳材质 主体 ：压铸铝

光学透镜 ：聚碳酸酯

连接电缆 电缆型 ：3m / 连接器型 ：0.3m

电源电压 24V DC±10％ ：使用变换器电源时

24V DC－30％／＋ 20% ：使用电池时

功率消耗 无输出负载 6W

输出负载 50W

输出

OSSD1 ／ 2（安全）

输出型（High side SW）

输出电流（大 ：500mA）（注 3）

泄露电流（大 ：1mA）

电缆线（AWG 26）

允许负载（L/R=25ms C=1μF）

OSSD3（安全）

OSSD4（安全）

WARNING1（非安全）

WARNING2（非安全）

输出类型（High side SW）

输出电流（大 ：250mA）（注 3）

泄露电流（大 ：1mA）

电缆线（AWG 28）

允许负载（L/R=25ms C=1μF)

RES_REQ1、RES_REQ2

MUT_OUT1、MUT_OUT2

输出类型（PNP 晶体管输出）
