• 真空发生器可实现真空度

93%

直列式壳体不带排气口，用于

安装在紧凑的气管线路中，或

直接安装在吸盘支架上

结构特点:

气源口和真空口管式排列

• 六种公称通径拉伐尔气嘴:

– 0.45 mm

– 0.7 mm

– 0.95 mm

– 1.4 mm

– 2.0 mm

– 3.0 mm

• 塑料壳体

• 多种接口选项:

– 快插接头 QS

– 螺纹

– 插入式轴套

– 旋入式消声器

• 安装板具有双侧锁固功能，易

于安装

• 带或不带集成真空监控开关，

用于以 PNP 输出监控真空

两种壳体类型

标准 T 型 管式派生型

接口选项:

• QS 快插接头

• 内螺纹

• 外螺纹

• 消声器

安装选项:

• 用螺丝直接安装

• 通过锁固在安装板上，间接安

装。安装适用于 H 型导轨

35x7.5，符合 DIN EN 50 022.

接口选项:

• 真空发生器用于高抽气速率，

抽空时间短

• 空间要求

• 紧凑型和坚固型结构

• 耐磨损、免维护

• 模块化系统：多种类型，选择

余地大

• 可以直接用于工作区，非常有

效• QS 快插接头

• 插入式轴套

安装选项:

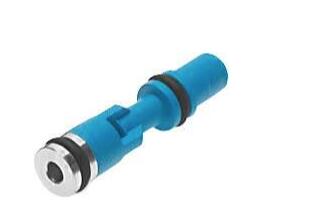

壳体紧凑，气源口和真空口

管式排列，非导管排气。这样，

这种壳体类型就可以直接安装于

气管线路中。

两种工作原理

标准 管式

• T型壳体

• T型壳体，带排气口

结构特点:

进气口与真空口呈 90° 角。吸入

的流量转向 90°，从 V 流向 R。
