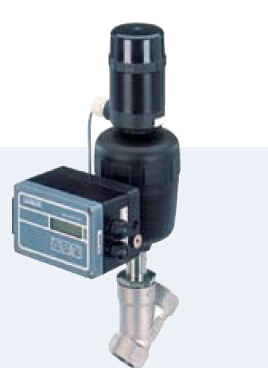

宝帝两位两通角座调节阀00069006重要参数

宝帝两位两通角座调节阀00069006重要参数

 紧凑结构，不锈钢阀体 • 坚固耐用，节省成本 • 内置过程控制器 (PID 特性)

 紧凑结构，不锈钢阀体 • 坚固耐用，节省成本 • 内置过程控制器 (PID 特性)

材质 执行机构: PPS, 密封系统: PTFE/不锈钢 连接口 螺纹接口 G, NPT, Rc,  焊接口

流量特性说明 修正的等百分比特性，适用于大流量时的快速响应 （如热交换器的加热/冷却）和小流量时的控制 阀 (2702) 和电气定位器 (1067)。

由于该定位器的输入为 4-20 mA 标准 变送器信号，因此也可用作控制流量、温 度、压力、液位等参数的过程控制器。

可编程的流量特性曲线: • 线性、等百分比 • 通过重启点自由编程

2702 型角座调节阀技术参数 内孔 DN 13-50 连接口 G螺纹接口符合 可按需提供 螺纹接口符合

材质 定位器本体          流体接口 铝, 涂漆 氧化铝 防护等级 IP 65 工作温度 0 to +60°C 电气连接 1.5 mm2 端子 2 个电缆接头

1)  高温型可按需提供

1)  其它定位器: 8635 型侧部控制、8630 型顶部控制 (参见其技术资料和186 页上的概览)。

 焊接口符合

 DIN ISO 228，尺寸符合 DIN 3204-4 M8  (短式，面到面尺寸同原 2632 型) G (DIN ISO 228), NPT (ANSI/ASME B1.20.1), Rc (ISO 7)  面到面尺寸符合 DIN 3204-4 M4 (长式) ISO (ISO 4200), DIN (DIN 11850 S2),  SMS (SMS 3008), OD-Tube (BS 4821 part 1)

材质 阀体 执行机构  阀芯

铸不锈钢 316L (符合 1.4409) PA (聚酰胺) (PPS 可按需提供) 不锈钢 1.4571 密封材质 不锈钢/不锈钢 (不锈钢/不锈钢) (PTFE/不锈钢 (PTFE/不锈钢) 可按需提供) 调节比 (Kvs/KvO) 大于 50:1 温度 介质 环境 -10 to +180°C 1) (PTFE/不锈钢密封建议 +130°C) -10 to +60°C 1) 额定压力 PN 25 (阀体) 先导压力 5.5 to 7 bar 流向 阀座下 阀座泄漏量 IEC 534-4/ EN 1349 不锈钢/不锈钢密封关断 IV级 PTFE/不锈钢密封关断 VI级

1067 1) 型侧部控制定位器技术参数 工作电源 24 V DC 功耗 < 10 W 输入信号 定位器和   过程控制器设定值  PID 控制器过程值 二进制 0 (4) to 20 mA or 0 to 10 V 4 to 20 mA 常开或常闭触点 仪表空气 空气、过滤的压缩空气，润滑或非润滑的 压力范围 max. 6 bar
