 直动式 • 本安防爆 • 结构紧凑 • 推杆线圈 • 螺纹连接和底板连接，黄铜或不锈钢阀体

说明： 该阀只能根据 PTB（即必须符合允许电气参数值）用于性环境。需要配 置安全栅和隔离模块。

技术参数 内孔 DN 0.9 mm 连接口 底板/螺纹 阀体材质 不锈钢或黄铜 阀内件 不锈钢 1.4305 密封材质 FKM 介质 润滑和非润滑的压缩空气、仪表空气、氮气 环境温度 -35 至 +60°C (T6) -35 至 +75°C (T5) 电气连接 DIN EN 175301-803 (原 DIN 43650)，A 形插脚， 与 2508 型插头配套（参见附件） 确保极性正确！ 防护等级 IP 65，插头插好时 环境条件 户外、化学气体环境

电气参数  防爆等级 II 2G EEx ia IIC T5, T6 PTB01 ATEX2101 说明： 该阀工作电源为 24 VDC，并应工作在经过的本安电路（隔离模块或安全栅）。 如有需要，请参见“TJ的安全栅和隔离模块”的技术资料。）技术参数 内孔 DN 0.9 mm 连接口 底板/螺纹 阀体材质 不锈钢或黄铜 阀内件 不锈钢 1.4305 密封材质 FKM 介质 润滑和非润滑的压缩空气、仪表空气、氮气 环境温度 -35 至 +60°C (T6) -35 至 +75°C (T5) 电气连接 DIN EN 175301-803 (原 DIN 43650)，A 形插脚， 与 2508 型插头配套（参见附件） 确保极性正确！ 防护等级 IP 65，插头插好时 环境条件 户外、化学气体环境

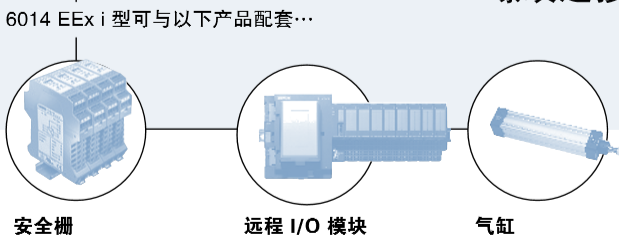

6014 EEx i 型直动式本安电磁阀包括金属 阀体和推杆线圈，带侧面插头连接器。6014 EEx i 型用途广泛：可作为单阀、先导阀或组 合安装在阀岛上，也适用于工艺真空。
