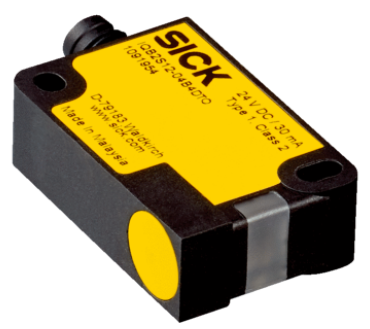

构造分析SICK施克/西克非接触式安全开关IQB2S12-04B4DQ9

构造分析SICK施克/西克非接触式安全开关IQB2S12-04B4DQ9

产品特点

传感器原理 感应式

安全输出端数量 2

触发感应距离 Sn 4 mm 1)

安全接通距离 Sao 3.2 mm 1)

安全切断距离 Sar 6 mm 1)

激活的传感器表面 1

操纵频率 ≤ 100 Hz

1) 适用于钢 (FE360) 的值.

安全技术参数

安全完整性等级

SIL2 (IEC 61508)

类别 类别 2 (ISO 13849-1)

性能等级 PL d (ISO 13849-1)

PFHD（每小时危险失效率） 6.0 x 10-8 (IEC 61508) 1)

TM（持续运行时间） 20 年 (ISO 13849-1)

结构型式 结构型式 3 (ISO 13849-1)

激励元件的编码级次 未编码 (EN ISO 14119)

在错误情况下更安全 在关闭状态下至少有一个与安全相关的半导体输出端 (OSSD) 。

1) 40 °C 与处于海平面以上 1,000 m 时.

功能

安全串联 通过 Flexi Loop（含诊断）

接口

连接类型 带插头的电缆，M12，4 针

电缆长度 0.3 m

导线材料 PVC

诊断显示 ✔

状态显示 ✔

电气参数

防护等级 III (IEC 61140)

额定绝缘电压 Ui 28.8 V

额定冲击耐受电压 Uimp 1,500 V

供电电压 Uv 24 V DC (19.2 V DC ... 28.8 V DC)

电流消耗 ≤ 20 mA

输出方式 自监控式半导体输出端 (输出信号切换装置)

响应时间 ≤ 1 ms

通路时间 ≤ 2 ms

风险时间 ≤ 20 ms

通电延迟 1 s

机械参数

设计构造 方形

维度 12 mm x 40 mm x 26 mm

材料

外壳 VISTAL®

感应面 VISTAL®

电缆 PVC

安装在金属 齐平

环境参数

外壳防护等级 IP67 (IEC 60529)

工作环境温度 –25 °C ... +70 °C

储存温度范围 –25 °C ... +70 °C

相对湿度 50 %, 70 °C 时 (IEC 60947-5-2)

抗振动 10 Hz ... 55 Hz, 1 mm (IEC 60947-5-2)

电磁兼容性

IQB2S12-04B4DQ9 订货号: 1091956

非接触式安全开关, 电感式接近传感器 IQB2S

设计构造: 方形

触发感应距离 Sn: 4 mm

安装在金属: 齐平

连接方式详细信息: 带插头的电缆，M12，4 针

输出方式: 自监控式半导体输出端 (输出信号切换装置)

性能等级: PL d

IQB2S12-04B4DT0 订货号: 1091954

非接触式安全开关, 电感式接近传感器 IQB2S

设计构造: 方形

触发感应距离 Sn: 4 mm

安装在金属: 齐平

连接方式详细信息: 插头，M8，4 针

输出方式: 自监控式半导体输出端 (输出信号切换装置)

性能等级: PL d

IQB2S12-04B4DW2 订货号: 1091955

非接触式安全开关, 电感式接近传感器 IQB2S

设计构造: 方形

触发感应距离 Sn: 4 mm

安装在金属: 齐平

连接方式详细信息: 电缆 4针

输出方式: 自监控式半导体输出端 (输出信号切换装置)
