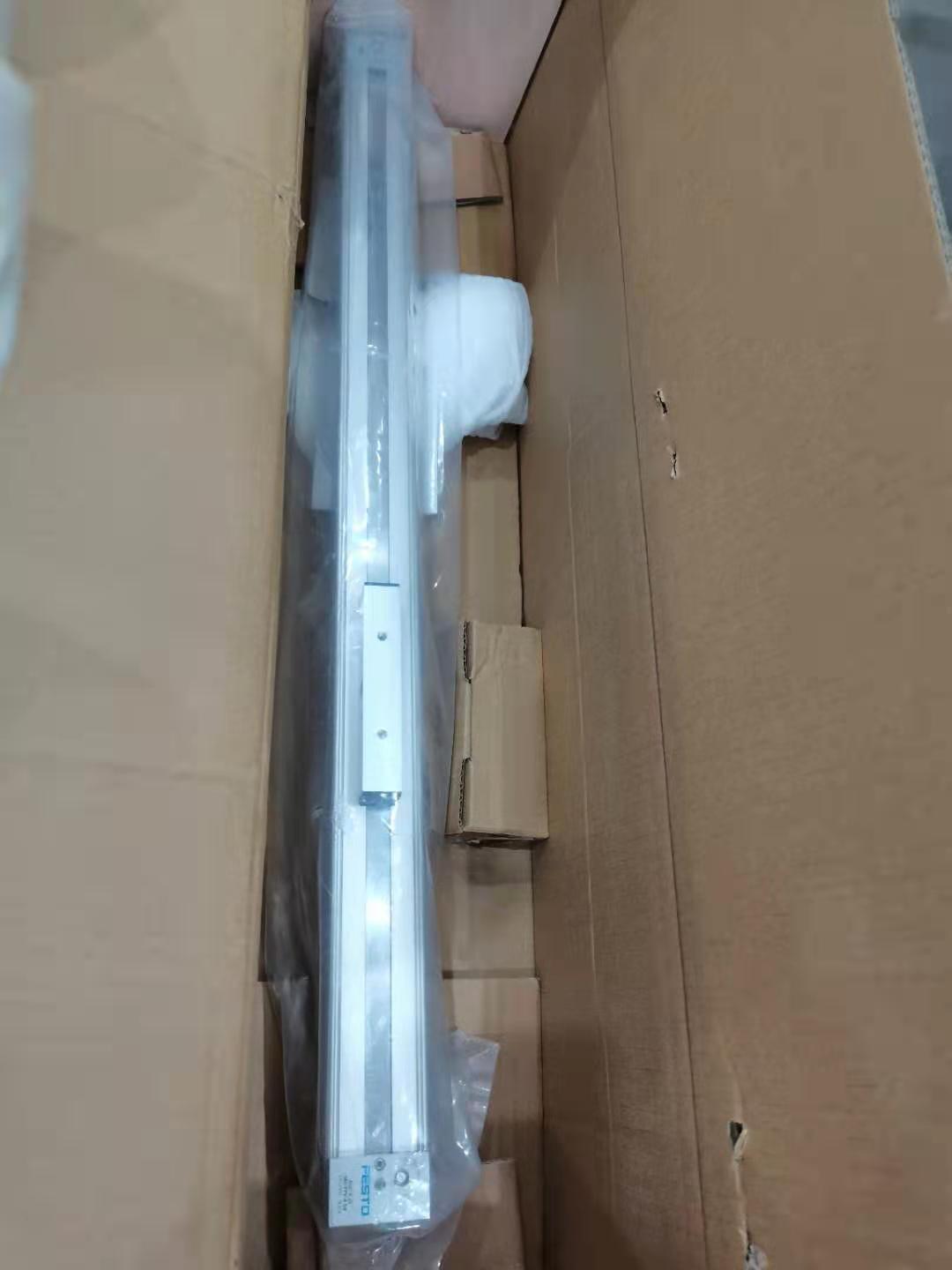

德国FESTO无杆气缸DGC-K-25-490-PPV-A-GK

德国FESTO无杆气缸DGC-K-25-490-PPV-A-GK

缸径 18 ... 80 mm

• 行程范围 1 ... 8500 mm

• 宽度比 DGC-G 窄 30%

• 移动负载小

• 对称结构

• 缸径 8 ... 63 mm

• 行程范围 1 ... 8500 mm

• 导轨回转间隙 = 0.2 mm

• 用于小负载

• 扭矩负载下的工作特性 = 一般

滑动轴承导轨 DGC-GF 循环滚珠轴承导轨 DGC-KF

• 缸径 18 ... 63 mm

• 行程范围 1 ... 8500 mm

• 导轨回转间隙 = 0.05 mm

• 用于中小负载

• 扭矩负载下的工作特性 = 一般

• 缸径 8 ... 63 mm

• 行程范围 1 ... 8500 mm

• 导轨回转间隙 = 0 mm

• 用于中大负载

• 与不锈钢滑块的接口

• 扭矩负载下的工作特性 = 非常

好

重载导轨 DGC-HD 导向轴 DGC-FA

• 缸径 18, 25, 40 mm

• 行程范围 10 ... 5000 mm

• 导轨回转间隙 = 0 mm

• 用于大负载

• 扭矩负载下的工作特性 = 非常

好

• 不带驱动器

• 缸径 8 ... 63 mm

• 行程范围 1 ... 8500 mm

• 导轨回转间隙 = 0 mm

• 导轨，适用于 DGC-KF。可

用作机器元件或与DGC-KF 组成

与用于无杆气缸 DGP 的惯量补偿器 FKP 一样的接口 30

[2] 惯量补偿器

DARD-...-M

使用外部导轨时补偿误差 28

[3] 惯量补偿器

FK (型号：DARD-...-S)

使用外部导轨时补偿误差。 与用于无杆气缸 DGP 的惯量补偿器 FKP 一样的接口 26

[4] 沟槽盖

订货数据 – 连接电缆 技术参数 a Internet: nebu 电接口，左侧 电接口，右侧 电缆长度 订货号 型号 [m] 直列式插座, M8x1, 3针 电缆, 开放式, 3芯 2.5 q541333 NEBU-M8G3-K-2.5-LE3 5 q541334 NEBU-M8G3-K-5-LE3 直列式插座, M12x1, 5针 电缆, 开放式, 3芯 2.5 q541363 NEBU-M12G5-K-2.5-LE3 5 q541364 NEBU-M12G5-K-5-LE3 直角式插座, M8x1, 3针 电缆, 开放式, 3芯 2.5 q541338 NEBU-M8W3-K-2.5-LE3 5 q541341 NEBU-M8W3-K-5-LE3 直角式插座, M12x1, 5针 电缆, 开放式, 3芯 2.5 541367 NEBU-M12W5-K-2.5-LE3 5 541370 NEBU-M12W5-K-5-LE
