YUKEN流量控制阀DSG-03-2B3B/AG24技术分析

YUKEN流量控制阀DSG-03-2B3B/AG24技术分析

这些阀是具有节入型流量控制和压力控制功能的流量控制阀。进气压力始终保持比负载压力高0.6 MPa（87 PSI）。

在常规的流量控制方法中，功率消耗是浪费的，因为无论负载压力如何，泵压力都上升到预设的系统压力。同时，节电阀通过将相对于负载压力的压差保持为0.6 MPa（87 PSI）来控制泵压力，从而可以显着节省功率。

此外，使用温度补偿器，无论油温如何，都可以进行稳定的流量控制。使用带有数字刻度的调节旋钮可以轻松进行流量的设置和重复设置。

TJ粘度和油温

粘度范围为15-400 mm / s（77-1800 SSU）。

油温在-15 / + 70°C（5-158F）之间。

请使用满足上述TJ的粘度和油温的液压油。

控制污染

必须格外小心，以保持对液压油污染的控制，否则可能导致导致故障并缩短阀门的使用寿命请保持NAS 1638-Grade内的污染程度12.使用25 µm或更细的线过滤器

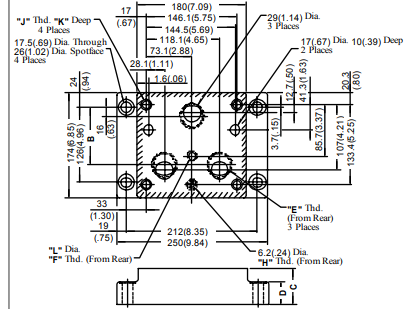

提供子板。 子板型号

从上表。 如果不使用子板，则安装表面应具有良好的机加工光洁度。

松开锁紧螺丝并旋转流量调节器顺时针增大，逆时针增大减少。 开路状态以数字标尺表示内置转速指示器（参考特性“流动流量与转盘位置”）。调节流量后，拧紧锁紧螺钉。

压力调整

要调节压力，请松开锁紧螺母，然后转动压力调节螺丝顺时针缓慢增加压力或逆时针方向减小压力。 后调整时，别忘了拧紧锁nu排油口背压请注意，任何排水口背压都会增加到小压力。

连接排油口，背压小化，直接到油箱。

 安全阀流量

当安全阀的通量在压力较小时在控制之下，压力设定可能会变成

不稳定。 因此，请保持高于10 L / min（2.6 U.S.

GPM）适用于03和06或15 L /以上的公称阀

小（4 U.S.GPM）的公称阀尺寸10。

线路滤波器

如果控制流量小于2 L / min（.53

美国制（GPM），请确保使用10µm或更细的线路滤波器在阀门入口处
