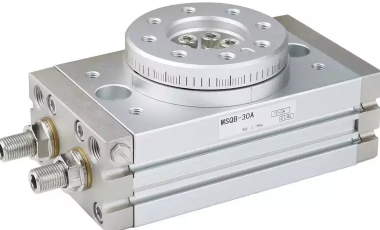

SMC摆台气缸MSQB200A基本型

SMC摆台气缸MSQB200A基本型

描述：

带缓冲(缸径50以上)

带角度调节单元。

安装件：脚座安装架、法兰。

●带角度调节功能

●负载可直接安装，本体安装时易于对中

●可选择内置液压缓冲器或外部缓冲器

?回转台型，工件安装方便

?滚动轴承设计，负载大

?摆动顺滑、准确

?中空轴可用于引入电线或气管

MSQB180度旋转气缸为齿轮齿条式。

标准带角度调节装置，调节转动范围大可调0~190度。

型使用滚珠轴承，故垂直及水平位置精度提高到±0.01mm

负载比CRQ系列大3到4倍，摆动顺滑，准确。

内置磁环，可安装磁性开关。

?调节角度范围大

?内置磁环，可安装磁性开关

带磁性开关(CDRA1系列：CDRA1、CDVRA1、CDRA1□□U)

配管方向有缸体侧面和轴向两种。(带有磁性开关和角度调整的配管方向只能选择缸体侧面)

***使用压力：0.2MPa(缸径10)0.15MPa(缸径15～40)

带角度调整的可以调整到任意角度

尺寸 200 200

追记号 A 带调整螺钉

磁性开关型号 - 无磁性开关 磁环内置

磁性开关个数 - 2个 或 无

通口的种类 - M5(10,20);Rc1/8(30,50,70,100,200)

SMC摆台气缸MSQB200A基本型
