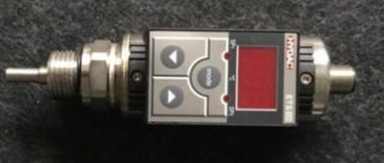

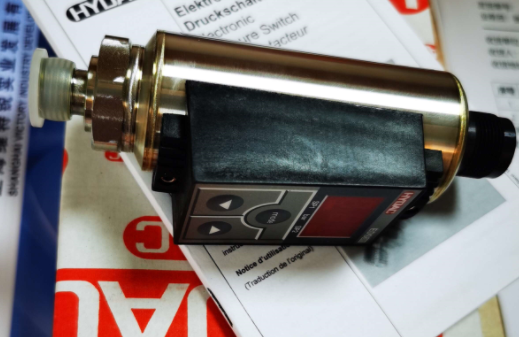

相关资料介绍HYDAC贺德克EDS 346-3-400-000传感器

相关资料介绍HYDAC贺德克EDS 346-3-400-000传感器

传感器选取压点规则

1、测量气体压力时，取压点应在工艺管道的上半部。

2、测量液体压力时，取压点应在工艺管道的下半部与工艺管道的水平中心线成0~45°夹角的范围内。

3、测量蒸汽压力时，取压点取在工艺管道的上半部以及下半部与工艺管道水平中心线成0~45°夹角的范围内。

4、压力取源部件的安装位置，应选择在工艺介质流束稳定的管段。

5、压力取源部件与温度取源部件在同一管道上时，压力取源部件应安装在温度取源件的上游侧。

6、压力取源部件的端部不应出工艺设备和工艺管道的内壁。

7、在垂直工艺管道上测量带有灰尘、固体颗粒或沉淀物等混浊介质的压力时，取源部件应倾斜向上安装，与水平线的夹角应大于30度，在水平工艺管道上宜顺流束成锐角安装。

8、压力变送器安装位置应光线充足，操作和维护方便，不宜安装在振动、潮湿、高温、有腐蚀性和强磁场干扰的地方。

9、压力变送器 安装位置应尽可能靠近取源部件。测量压的变送器的安装高度宜与取压点高度一致，尤其是测量液体介质和可凝性气体介质。

10、测量气体介质压力时，变送器安装位置宜高于取压点，测量液体或蒸汽压力时，变送器安装位置宜于取压点，目的在于减少排气、排液附加设施。

温度传感器 PT100/TFP104-000

HYDAC 温度传感器 EDS 326-3-100-000

HYDAC 温度传感器 TFP-104-000

HYDAC 温度开关 ETS-388-5-150-000

HYDAC 液位开关 ENS3216-2-0410-000-K

HYDAC 压力开关 VM5C.0   46/16

HYDAC 压力开关 VM2D.0/-L220

HYDAC 压差传感器 VM2D.0/-L24

HYDAC 滤芯 0160DN100W/HC1268174

HYDAC 液位传感器 ENS 3218-5-0520-000-K 909221

HYDAC 压力传感器 908651 HDA4744-A-016-031(010BAR)

HYDAC 压力传感器 908650 HDA4744-A-006-031(004bar)

HYDAC 传感器 HDA4744-A-016-000

HYDAC 传感器 EDS3448-5-0400-000+ZBE08-05

HYDAC 压差开关 VD5LZ.1/-BO

HYDAC 滤芯 0060 D005 BN4HC 新款：0060D005ON

HYDAC 压差发讯器 VD5D.O/-V-L24
