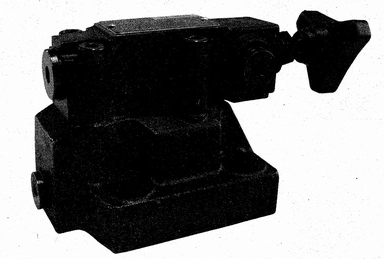

    DR型减压阀是先导控制的减压阀，用于降系统中某一回路的压力。

    该阀主要由先导阀，主阀和单向阀组成（也可以不带单向阀），有三种连接方式和三种压力调节形式。

——可调的阀芯行程调节器，可以在一定范围内任意设定执行器大流量。

——集成到端盖上的缓冲梭阀使得主机不必再加额外的缓冲阀组。

——LS信号通道直接在压力补偿器之间进行

用于底板安装，安装面按DIN 24 340 D型，ISO 5781和CETOP-RP 121H；

4种压力范围；

4种调节元件：

旋钮

带护罩的内六角调节螺钉；

带锁有刻度旋钮；

不带锁有刻度旋钮；

带压力表接口；

特点：

    ——板式连接

    ——管式连接

    ——插装式连接

    ——用或不用单向阀

    ——有三种压力调节形式：手柄，带保护罩的内六角调节螺栓，带锁手柄

10通径DZ10DP系列直动式顺序阀，工作压力210 bar，流量80 L/min。

可选择单向阀。

用于底板安装

油口安装面符合

ISO

5781

用于螺纹连接

用作插装阀

4

种调整类型可选：旋钮、六角衬套和保护帽、带刻度可锁定旋钮和带刻度旋钮

5

个压力等级

DR20-5-52/50YM

DR10-6-52/50Y

DR10-6-52/50YM

DR20-6-5X/50Y

DR20-6-5X/50YM

DR10-6-5X/50Y

DR10-6-5X/50YM

DR20-6-52/50Y

DR20-6-52/50YM

DR20-7-5X/50Y

DR20-7-5X/50YM

DR10-7-5X/50Y

DR10-7-5X/50YM

DR10-7-52/50Y

DR10-7-52/50YM

DR20-7-52/50Y

DR20-7-52/50YM
