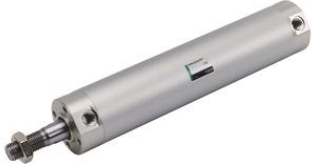

产品概述：

内径尺寸丰富(Φ40〜Φ100）的圆形气缸。 外观非常精巧，全长短而紧凑的设计。

HP1：长寿命气缸。根据滑动部的优化实现了长寿命和稳定运行

产品特点：

【优化滑动部】

采用特殊配合的耐磨密封圈，高频润滑脂，通过优化密封性能，实现了稳定工作和长寿命。

【长寿命】

通过优化滑动部，可实现比以往2倍以上，2000万次以上的耐久性。

【稳定运行】

通过优化滑动部的结构，即使重复操作，启动压力也保持恒定。

由于启动压力是恒定的，因此操作时间也是恒定的。

有助于无骤停稳定运行。

【与标准产品同一尺寸】

尺寸与标准产品 圆形紧凑气缸SCM系列相同，可以在不改变设计或修改设备的情况下更换。

气缸结构：

1.缸筒 缸筒的内径大小代表了气缸输出力的大小。活塞要在缸筒内做平稳的往复滑动，缸筒内表面的表面粗糙度应达到Ra0.8um。对钢管缸筒，内表面还应镀硬铬，以减小摩擦阻力和磨损，并能防止锈蚀。缸筒材质除使用高碳钢管外，还是用高强度铝合金和黄铜。小型气缸有使用不锈钢管的。带磁性开关的气缸或在耐腐蚀环境中使用的气缸，缸筒应使用不锈钢、铝合金或黄铜等材质。 ckd气缸活塞上采用组合密封圈实现双向密封，活塞与活塞杆用压铆链接，不用螺母。

2.端盖 端盖上设有进排气通口，有的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。导向套通常使用烧结含油合金、前倾铜铸件。端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
