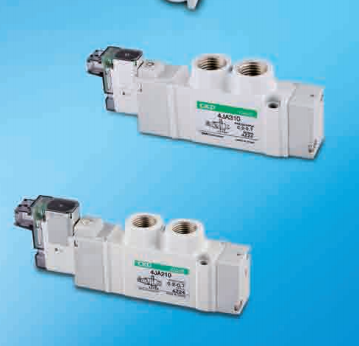

产品概述：

优化了环境性能、安全性、性、易用性的3、5通阀。高功能型。

【适用缸径：Φ20～Φ100】

适用行业：

组装 气源供给装置 精制水 调整 过滤

制袋（输液袋） 填充 杀菌（高压灭菌器）

包装 压片 培养 分装 灭菌装置 理化分析设备

半导体制造工序（后工序） 化学液体供给设备用元件

化学气体供给设备用元件 氮气清洗关联元件

产品特点：

【对应穿行通讯】

2020年12月增加了IO-Link。

2020年11月增加了CC-Link IE Field。

EtherNet/IP, DeviceNet, EtherCAT, CC-Link, CC-Link IE Field Basic, CC-Link IE Field, PROFINET, PROFI-BUS DP, IO-Link

【增加带残压排出选择项】

内置残压排出机构。

使用于3位中封紧急停止时排出残压、3位ABR连接（带误动作防止阀）的气缸中间停止后的活塞杆移动等。

【性】

主阀的滑动机构追求，实现滑动、长寿命。

响应时间12±2ms（4G1型）

耐久次数：1亿次（单电控）

提高放置响应性。

【环境性能】

采用新的线圈执行器，可连续通电。

实现了功耗降。（0.35W、0.1W・发热、省电型）

【安全性】

金属底板和树脂模块，都带排气误动作防止阀（型号选择）

可防止排气时空气的逆流以及气缸误动作。

【易用性】

配线接插件可向上、横向自由活动。

D-Sub接插件也采用旋转式，可向上、横向自由活动。
