爱福门编码器使用说明

IFM编码器使用说明

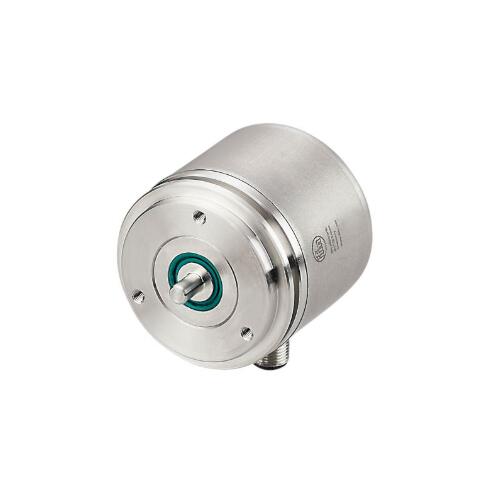

产品简介：

紧凑坚固的外壳

按照经过验证的工业标准进行设计

用于轴向和径向使用的电缆接口

带有集成现场总线接口的版本

用于直接在执行器上安装的空心轴编码器

可配置为编码器、速度监控器或计数器

清晰可见的 LED 显示，包含红/绿颜色变化

通过 IO-Link 的友好通信和参数化

通过磁力感应原理获得高耐冲击和振动能力

分辨率可自由编程，从 1 ...10,000

技术参数：

分辨率 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

通信接口 IO-Link

轴监控器 实心轴

轴直径 [mm] 6

应用

功能原理 增量式

检测系统 磁性

应用 编码器; 速度监控器; 计数器

电气数据

工作电压 [V] 4.75...30 DC

电流损耗 [mA] < 350

防护等级 III

反相保护 有

旋转电气值 [U/min] 12000

输出

电气设计 HTL/TTL

开关频率 [kHz] 1000

出厂设定

输出功能: HTL (50 mA)

短路保护 有

相位偏差A和B [°] 90

测量/设定范围

分辨率 1...10000; (可设定参数; 出厂设定: 1024) 分辨率

速度监控器

开关点, SP [U/min] -9994...9999

开关点, SP [Hz] -166.6...166.7

复原点, rP [U/min] -9999...9994

复原点, rP [Hz] -166.7...166.6

计数器

预设点 1...9999

精度/偏差

度 [°] 0.1

软件/编程

参数设定 编码器; 分辨率; 转向; HTL; TTL; 速度监控器; 分辨率

接口

通信接口 IO-Link

传递类型 COM2 (38,4 kBaud)

IO-Link revision 1.1

SIO模式 有

处理周期小值 [ms] 2.3

工作条件

环境温度 [°C] -40...85

存储温度 [°C] -40...85

允许相对空气湿度 [%] 95; (不允许冷凝)

外壳防护等级 IP 65; (在外壳: IP 67; 在轴: IP 64)

/测试

抗冲击

100 g

抗震

20 g

MTTF [年] 218

机械技术数据

重量 [g] 437

尺寸 [mm] Ø 58 / L = 64

原材料 法兰: 铝; 外壳: 不锈钢; 显示窗口: PEI

机械值 [U/min] 12000

启动扭矩值 [Nm] 1

温度扭矩参考 [°C] 20

IFM编码器使用说明
