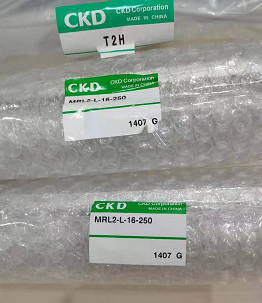

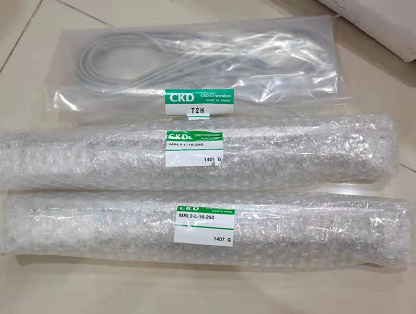

介绍喜开理MRL2-L-16-250级无杆气缸

介绍喜开理MRL2-L-16-250级无杆气缸

机种：级无活塞杆气缸

机种型号 ：简易导向型 双活塞型

缸径 ：φ10mm

橡胶缓冲 ：橡胶缓冲

行程 ：50mm

开关型号 ：无接点开关T2H

开关数 ：R侧带1个

选择项 ：带开关集中配管型

净化室规格 ：排气处理

● 基本型（导向并用型）MRL2系列

● 简易导向型单活塞型 MRL2-G系列

● 简易导向型双活塞型 MRL2-W系列

●缸径：φ6、φ10、φ16、φ20、φ25、φ32

构造和材质限制

级无杆气缸的缸径尺寸Φ12～Φ25集成式安装了一轴的线性导轨，是导向无杆气缸。小型部件的搬送

【以紧凑的外观实现了】

级无杆气缸SRL3系列的侧面集成式安装了一轴的导轨，实现了带导向无杆气缸的小型化。

【可实现薄型设计】

利用本公司du创的扁平无杆气缸结构，使得滑台的位置极，实现了装置的薄型设计。

与SRL3系列相同，行程长度的协调尺寸具有兼容性，更容易进行设计变更。

【集中气口】

根据气缸的安装场所，可自由选择集中气口（单方向配管）, 标准气口（两侧配管）。

实现装置的小型化。

动作方式：双作用型

使用流体：压缩空气

使用压力：0.7MPa

使用压力：0.1-0.05MPa

耐压力：1.05MPa

环境温度：5至60度（不得冻结）

配管口径：RC1/8、RC1/4、RC3/8

允许行程误差：0至+2.0（1000），0至+2.5（3000），0至+3.0（5000）

使用活塞速度：50-2000MM/S（标准气口配管时）

介绍喜开理MRL2-L-16-250级无杆气缸
