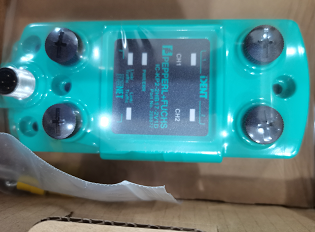

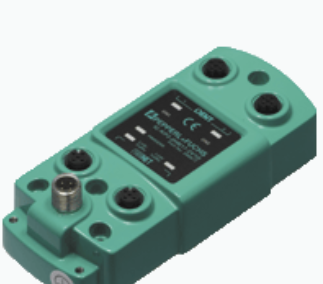

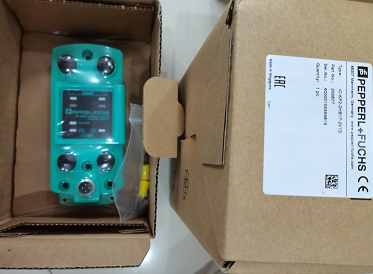

原图IC-KP2-2HB17-2V1D倍加福控制接口单元

原图IC-KP2-2HB17-2V1D倍加福控制接口单元

资料：

总线通信和读/写头的 LED 状态指示灯

通过集成式 2 端口开关形成网络回路

多可连接 2 个读/写头

或者可连接 1 个读/写头和 1 个触发器传感器

读/写头的数量 大值 2

可选择 1 个读/写头和 1 个触发器传感器

UL 文件编号 E87056

功能性安全相关参数

MTTFd 140 a

任务时间 (TM) 10 a

诊断覆盖率 (DC) 0 %

指示灯/操作方法

链路/流量 LED 绿色：网络连接

黄色：传输数据时有节奏地闪烁

LED 1、2 读/写头的状态指示器

绿色：读/写头命令激活

黄色：长约 1 秒钟，如果已成功执行命令

CH1、CH2 的 LED 绿色：检测到读头

红色：配置错误

电源/错误 LED 绿色：通电

黄色：系统正在启动

红色：PROFINET 总线故障

旋转开关 地址设置

电气技术规格

额定工作电压 20 ... 30 V DC ， PELV

纹波 在 30 V DC 时 ≤ 10%

电流消耗 ≤ 4 A 包含读/写头

功耗 3,5 W 不带读/写头

电流隔离 基本绝缘符合 DIN EN 50178 标准，额定绝缘电压 50 Veff

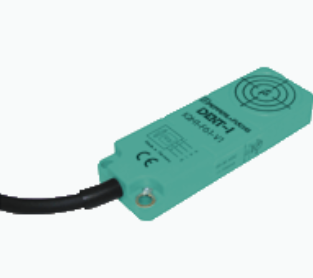

 204621 IQH1-F61-V1

工作频率 13.56 MHz

符合 ISO 15693 标准

适用于 FRAM 转发器

特别扁平的结构

带 V1 插头的连接缆线 (M12 x 1)

防护等级 IP67

可安装在金属上

用于连接 IDENTControl 控制接口

环境条件

环境温度 -25 ... 70 °C (-13 ... 158 °F)

存储温度 -40 ... 85 °C (-40 ... 185 °F)

机械规格

防护等级 IP67

连接 M12 x 1 连接器

材料

 外壳 ABS

 封装化合物 WEVO 403FL/300

安装

 两个头之间的距离 多路打开：≥ 100 mm

多路关闭：≥ 150 mm

质量 大约 60 g

电缆长度 20 cm
