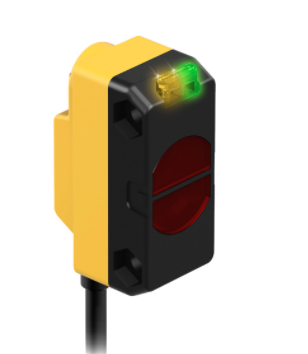

美国邦纳BANNER的通用型光电开关QS18

美国邦纳BANNER的通用型光电开关QS18

QS18VP6W W/30D的传感器工作数据介绍

WORLD-BEAM QS18系列：发散扩散

范围：100毫米;输入：10-30 V dc

输出：互补固态PNP

9 m（30 ft）电缆

零部件号：61662

电缆长度（m）9

感应光束红外LED

感应模式（常规）接近

感应模式（详细）发散

矩形房屋类型

主要外壳材料ABS

输入/输出离散

大感应距离（mm）100

输出PNP

电源/电源电压10-30 V dc

连接电缆

快速断开类型无QD

浅色/暗色操作

小操作数温度（°C）-20

Max Op。温度（°C）70

输出响应时间（毫秒）0.6

特殊功能：本质安全否

特殊功能：远程教学否

特殊功能：水检测号

上电延迟（ms）100

重复性（µs）150

针数4

防护等级IP67

NEMA等级NEMA 6

Max Op。相对湿度[％] 50°C时95％

镜片材料压克力

调整不适用

枪管直径（mm）不适用

LED指示灯

对立模式发射器/接收器N / A

功能：计时（保持/延迟）否

功能：封装否

特征：危险区域

功能：声音否

特点：耐化学腐蚀

安装光纤

切割未端接的塑料纤维QS18V..6FP

未端接的塑料纤维设计成可以由用户切割成应用所需的长度。

为了便于切割，光纤附带了Banner型PFC-1切割设备。如下切割光纤：

切割口

提升到开放港口

图1. PFC-1切割装置

使用较小的端口连接光纤：

•0.25毫米（0.01英寸）

•0.5毫米（0.02英寸）

对光纤尺寸使用较大的端口：

•0.75毫米（0.03英寸）

•1.0毫米（0.04英寸）

•1.5毫米（0.06英寸）

1.找到光纤的控制端（未完成的一端）。

2.确定应用所需的光纤长度。如果使用分叉的纤维，则将纤维的两半分开

距离光纤切割位置至少51毫米（2英寸）。

3.抬起切纸器的顶部（刀片）以打开切纸口。

4.将控制端之一插入切刀上的一个切刀口，使多余的光纤从切刀中突出。

切刀的背面。

5.仔细检查光纤长度，然后合上切割器，直到光纤被切断。

6.使用另一个切割端口，将个控制端切割为所需的长度。

注意：为确保每次切割均干净，请勿多次使用切割口。

7.用一块干净的干布轻轻擦拭光纤的切割端，以除去任何污染物。请勿使用溶剂或研磨剂

在任何裸露的光纤上。
