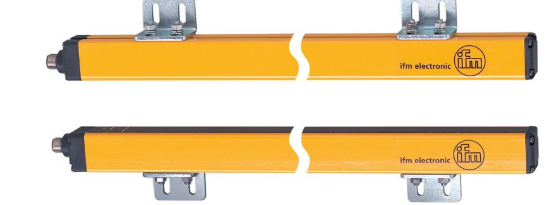

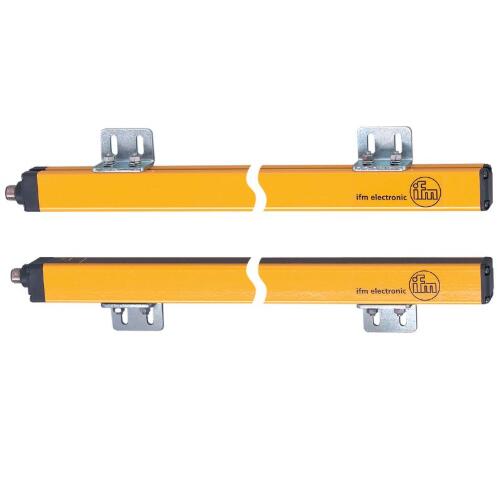

产品概述：

安全光幕用于确保危险区域安全的场景。它们属于光电安全设备，包括1个发射器和1个接收器，安全等级可达SIL 2（type 1光幕）或SIL3（type 4光幕）。

安全光幕的典型应用包括防止进入或自动化制造单元和线的危险区域监控。对于食品饮料应用，我们提供带保护管的高防护等级版本。带浮动消隐功能的版本则可用于保护压机和锯机的进料过程。

符合 IEC 61496 的安全类别 2 和 4

的危险区域和门的防护

单元可选范围宽广

以 L 形安装时没有死区

通过久经考验的 M12 连接器轻松连接

技术参数;

光线种类 红外线

尺寸 [mm] 1113 x 28 x 30

应用

保护功能 手保护

电气数据

工作电压公差 [%] 20

工作电压 [V] 24 DC

防护等级 III

反相保护 有

开机延迟时间 [s] < 2

光线种类 红外线

波长 [nm] 950

接收装置

电流损耗 [mA] 83

发射装置

电流损耗 [mA] 42

输出

电气设计 PNP

OSSD输出数 2

每个OSSD输出电流负载值 [mA] 400; (24 V)

短路保护 有

监控范围

保护区域高度 [mm] 1060

分辨率(检波容量d) [mm] 30

保护区域宽度 (光强度） [m] 0...4

保护区域宽度（高光强度） [m] 3...12

反应时间

反应时间 [ms] 14

工作条件

使用地点 等级C符合EN 60654-1标准, 应用不受天气影响

环境温度 [°C] -10...55

存储温度 [°C] -20...70

允许的相对空气湿度 [%] 95

外壳防护等级 IP 65; IP 67

/测试

EMC电磁兼容

IEC 61496-1

抗冲击

IEC 61496-1

抗震

IEC 61496-1

安全分类

ESPE类型(IEC 61496-1) 4

ISO 13849-1 种类 4, PL e

IEC 61508 SIL 3

IEC 62061 SIL cl 3

使用寿命 TM (Mission Time) [h] 175200

安全性PFHd [1/h] 1.4E-08

机械技术数据

重量 [g] 3800

尺寸 [mm] 1113 x 28 x 30

原材料 外壳: 铝; 前面透镜: PC

结构长度 [mm] 1113

显示器/操作件

显示

发射装置

1 x LED

接收装置

2 x LED

附件

供货范围

安装角度: 4

安装螺母: 4

螺母

注释

包装单位 1 件

电气连接 - 发射装置

接口 接插件: 1 x M12

电气连接 - 接收装置
