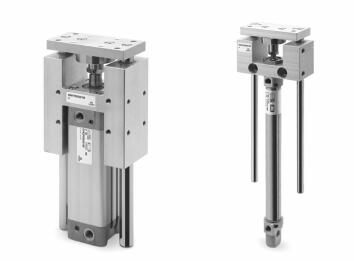

与 VDMA/ISO气缸

» 可用作球

轴承导轨和自润滑导向45 系列导向装置可与

ø12 ÷ ø25 的所有 DIN/ISO 6432 气缸

和 ISO 15552，以前的 DIN/ISO 6431，ø32 ÷ ø100 的气缸。

它们的开发是为了防止活塞杆旋转并可以

支持可能的径向载荷。45 系列导向装置可用于三种不同的模型取决于

适用的载荷。 UT 和 HT带有爬行支撑的指南是自我

润滑，而 HB 导轨有一个球衬套。为了确保正确选择负载

关于行程，请参考图表。 行程越短越高将是适用的负载。

结构类型 U 和 H操作模式 45NUT 和 45NHT：无润滑

国防部。 45NHB 需要根据 DIN 51825 代码 KP2G-20 进行润滑

材质机身：阳极氧化铝弹性联轴器：不锈钢 AISI 303板：阳极氧化铝

导向柱：轧制不锈钢 AISI 420B（型号 45NUT 和 45NHT） - 硬化钢 C50（型号 45NHB）

通过螺纹孔组装笔画小 - 见图表任意位置安装

适用于 16、24 系列气缸和 25 DIN/ISO 6432，ø 12 和 16。

这些指南不需要润滑。有关适用的负载，请参见图 1。

ø 12 和 ø 16 气缸使用相同的指南。
