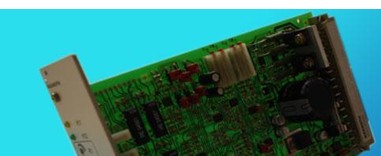

VT-NE30-2X/ R901082348比例放大板质量

VT-NE30-2X/ R901082348比例放大板质量

 特点

一适用于控制4WRA类型，公称规格尺寸6和10的2X系列

和WRZ 7X系列阀

一装配在欧洲格式100 x 160 mm结构形式的印制板中，适合安装在机架中

一控制值输入:。差动输入士10V

四个控制值输入，启动电压为 10V

电流输入4至20mA

一通过24V输入或跳线改变内部控制值信号极性

一通过相位识别(24V输入)或斜坡时间启动(24V输入)

选择斜坡时间(选项T5)

一通过跳线切换斜坡时间范围

一通过可分别调节的步长和 大值进行特性曲线校正

一选通输入

一“斜坡开/关”

一输入输出信号“预备状态”

一可通断的测量插口(选项T5)

电源电压的极性保护

一电源带交流/直流转换器，不带提高零点

比例放大器上的测量点

1）电源电压的测量：+24V 端子24ac对端子18ac

2）± 9V稳定电压的测量：+ 9V：端子10ac对端子14ac − 9V：端子16ac对端子14ac

3）指令值的测量在测量插座X1处测0到+6V电压4）在测量插座X2处测100到800mA电磁铁电流(mV≙mA)

R900979885 VT-VRPA2-1-1X/V0/T5

R900979887 VT-VRPA2-1-1X/V0/T1

R900979889 VT-VRPA2-2-1X/V0/T1

R901002090 VT-VSPA2-1-2X/V0/T1

R901002095 VT-VSPA2-1-2X/V0/T5

R901009038 VT-VRPA1-100-1X/V0/0

R900021909 VT-VSPA2-1-1X/T1

R900022868 VT 12350-3X/0/

R900029482 VT-PVPQ1-1X/0

R900029790 VT-VSPA2-1-1X/T5

R900033111 VT-SR2-1X/0-60

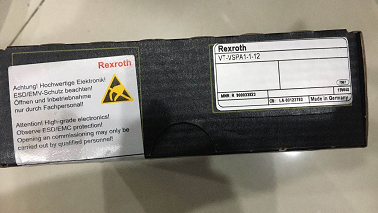

R900033823 VT-VSPA1-1-1X/

R900034725 VT-SR34-1X/1-2 (2WRC63)

R900053778 VT-VSPA1K-1-1X/

R900211788 VT 11118-1X/

R900214081 VT-VSPA2-50-1X/T1

R900214082 VT-VSPA2-50-1X/T5

R900249811 VT-MRPA2-2-1X/V0/0

R900249895 VT-MRPA2-1-1X/V0/0

R901010980 VT-MSPA2-1-1X/V0/0

R901047778 VT-HACD-1-1X/V0/1-P-0

R901057060 VT-VRPA1-151-1X/V0/0

R901066684 VT-ZKO-USB/S-1-1X/V0/0

R901066987 VT-VRPD-2-2X/V0/0-0-1

R901077297 VT-VSPD-1-2X/V0/0-0-1
