产品概述：

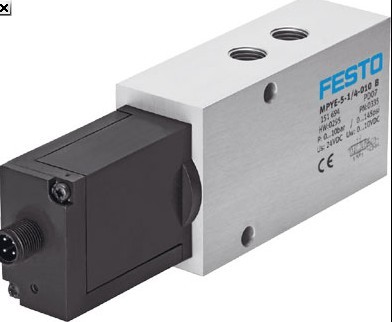

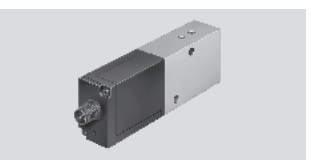

快速、耐用且具有成本效益：高动态性和密封活塞滑阀 MPYE。使用外部位置控制器和位移编码器，您可以创建一个气动定位系统。

可调式滑阀

模拟控制

将设定值输入为模拟量电压信号 (0 ... 10 V)

适用于利用 SPC11 的伺服气动应用

YS：

动态性强

终控制元件，

用于闭环控制

三位五通阀功能

主要特性：

直动式比例方向控制阀有一个位置控制阀芯。它可以将模拟

输入信号转换成阀输出口相应的开口大小。

与外部位置控制器和位移传感器相组合，可形成一个气动定位系统。

具有流量控制功能，用于改变

气缸速度

三位五通阀功能，用于改变运动方向

技术参数：

阀功能 三位五通阀，常闭

结构特点 滑阀，直动式，可控滑阀位置

密封原理 硬性密封方式

驱动方式 电动方式

复位方式 机械弹簧

先导控制类型 直动式

流动方向 单向

安装方式 采用通孔安装

安装位置1) 任意位置

工作介质 压缩空气，过滤（ 5 µm），未润滑

公称通径 [mm] 2 4 6 8 10

标准额定流量 [l/min] 100 350 700 1 400 2 000

产品重量 [g] 290 330 330 530 740
