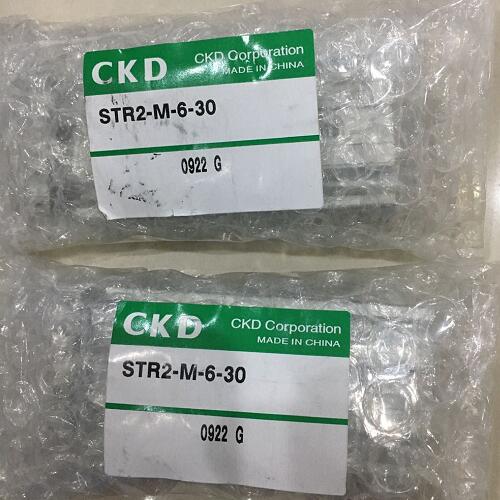

进口日本喜开理线性滑台气缸，CKD气爪

进口日本喜开理线性滑台气缸，CKD气爪

产品说明：

双活塞杆气缸针对动作方向各有两处配管气口。

请根据使用状态对螺堵位置进行变更。

变更后，请确认螺堵部无空气泄漏。

请不要在本体(缸体)安装面及平板面留下影响平面度的伤痕、划痕等。

使用平板的螺纹孔F时，请确保螺栓长度相当于J尺寸。

否则会引起平板破损。

安装气缸开关时，请沿开关槽移动气缸开关，紧固在规定的位置。

对于SW-CA，紧固开关固定螺钉时，请用尖端形状

宽度为2.4mm以下、厚度为0.3mm以下的一字螺丝刀，

以0.05～0.1N·m的紧固扭矩紧固。

对于SW-CB，紧固开关固定螺钉时，请用十字型

螺丝刀，以0.5～0.7N·m的紧固扭矩紧固。

气缸在有水滴、油滴的地方及易被腐蚀和粉尘多的

地方使用，容易造成损伤和动作不良，所以请使用

保护罩等对产品进行保护。

配管时，请务必加装调速阀后再使用。

请勿在缸体(配管)安装面以及滑台面造成影响平面

度的瘪痕、损伤等。

另外，请将安装在缸体及滑台上的其他部件上的

相对面平面度控制在0.02mm以下。

在气缸开关附近存在铁板等磁性物体时，可能会

导致误动作。为了安全地使用，请让这些磁性物体

离开气缸表面10mm以上或改变气缸开关的安装面。(所有口径都相同)

如果气缸如下图所示相邻连接时，可能会导致气缸

开关误动作。请让气缸表面保持如下距离。(所有口径都相同)

使用定位孔时，请使用不会压入的定位销尺寸。

如果使用压入的定位销尺寸，定位销压入产生的负荷

可能会导致线性导轨部损伤或变形，进而导致精度下降。

定位销的TJ公差为JIS公差m6以下。

使用止动螺栓时，请勿以从端盖压板卸下的状态使

用。否则可能会导致损坏。

在缸体动作过程中存在手被止动螺栓夹住的危险，

因此请不要让手靠近。

安装或装卸滑台及端板时，请务必将滑台固定后再

进行作业。
