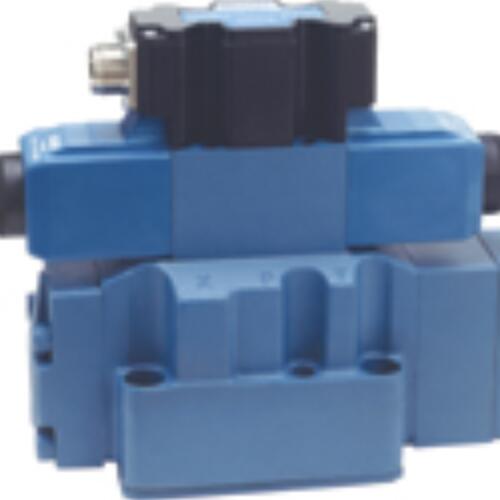

美国VICKERS压力控制阀技术详解CGE -10-3V-2

美国VICKERS压力控制阀技术详解CGE -10-3V-2

产品说明：

远程控制一种小型、宜于安装的远程压力控制阀使得从更为方便的位置来控制一台平衡活塞式溢流阀成为可能。

溢流阀和顺序阀溢流阀装在泵和阀系统之间，保护系统避免过载。

当系统不需要动力时，可以使用一台合适的先导阀来“排放”平衡活塞式溢流阀。

这个排放使泵通过溢流阀在压下卸载，避免了能量浪费，并且降了运行成本。

一种灵敏的调整机构允许以的增量在很宽的范围内设定压力，直至达到阀的额定值。

例如，当电气控制的压力是 2000 psi 时，

越权应当设定 2200 psi 在装配和故障诊断时，

通过把先导部分和手动越权部分分离，

也能把越权调整来作为阀的完全手动操作。

方法是取下先导部分中的进口堵，并且翻转按钮。

手动操作回油连接回油连接应当通过一根无脉动的管子直接连到油箱，

在控制台或其他远程位置采用多级式溢流阀，

并且去掉分别安装的液压远程控制和相应的接管，其结果是降安装成本。

阀采用 S AE 直螺纹、NP T 螺纹连接，

或者有接口与集成块或底板安装，提供无泄漏的连接。

单个和多个电磁铁的电磁溢流阀和气控溢流阀这种平衡活塞式溢流阀用于需要电气或气动控制溢流压力的场合，

在液压回路中限制压力达到想要的值。

一般资料把 CGE -02 阀连接到溢流阀或减压阀，

提供调整系统压力的能力，或者调节变量泵压力补偿器的压力设定值。

CGE -06/10 通过使用远程电气控制器提供调整系统压力的能力。

阀的压力设定与输入电流大约成比例，电流加大，压力增高。

CGE -06/10 的手动越权调整工作在整个压力范围之内，

并且应当设定在恰恰高于电气控制的压力。

把背压降到，如果回油管的背压过 7 bar (100 psi)，

可能出现故障，当阀由手动调整（非电动）部分控制时，在回油管中的任何压力都是附加值。

先导泄漏连接泄漏管必须全口径不受节流，并且直接连接到油箱，

在油箱液面之下终结。其他的管子不能连接此泄漏管。

此管中的压力（在阀处测量）不得过 1 bar (15psi)。

供电电源TJ采用威格士电源 E MCS -*-30 来控制这种阀

美国VICKERS压力控制阀技术详解CGE -10-3V-2
